Упражнение 2. Редактирование трассы для смещения

В этом упражнении изучаются инструменты редактирования трасс для смещения.

Возможность применения инструментов редактирования геометрической формы к трассам для смещения зависит от того, является ли данная трасса статической или динамической. Если трасса для смещения сохраняет динамическую связь с родительской осевой линией трассы, то редактирование геометрии трассы для смещения невозможно. В случае статической трассы для смещения можно пользоваться инструментами на панели "Инструменты компоновки трассы".

В диалоговом окне "Свойства трассы" предусмотрена вкладка "Параметры смещения". На ней можно изменять такие параметры, как номинальное значение смещения или начальный и конечный пикеты.

Это упражнение является продолжением темы раздела Упражнение 1. Создание трасс для смещения.

Изучение геометрических свойств трассы для смещения

  1. Откройте чертежAlign-6B.dwg, который находится в папке учебных пособий по чертежам.

    Этот чертеж содержит поверхность и осевую линию трассы с двумя трассами для смещения.

  2. Выберите левую трассу для смещения.
  3. Перейдите на вкладку "Трасса для смещения" панель "Редактирование" "Редактор геометрии".

    Большинство инструментов на панели "Инструменты компоновки трассы" не доступно, так как геометрическая форма трассы для смещения динамически связана с родительской трассой. На виде "Объекты трассы" и в окне "Параметры компоновки трассы" можно просмотреть параметры динамической трассы для смещения, но изменить их значения невозможно.

Редактирование параметров трассы для смещения

  1. Перейдите на вкладку "Трасса для смещения" панель "Редактирование" раскрывающийся список "Свойства трассы" "Свойства трассы".
  2. В диалоговом окне "Свойства трассы" на вкладке "Информация" разверните список "Тип".

    Можно изменить тип трассы для смещения на любой выбранный в этом списке. Однако при изменении типа трассы утрачивается ее динамическая связь с осевой линией трассы.

  3. Нажмите Esc.
  4. Перейдите на вкладку "Параметры смещения".

    Эта вкладка служит для уточнения проектных данных трассы для смещения. Если требуется, чтобы внесение изменений в геометрию родительской трассы не влияло на трассу для смещения, с помощью списка "Режим обновления" преобразуйте трассу в статическую.

    Прим.:

    Вкладка "Параметры смещения" отображается в диалоговом окне "Свойства трассы" только в свойствах трасс для смещения.

  5. Задайте следующие значения параметров.
    • Номинальное значение смещения: -24,0000
    • Конечный пикет: 10+00
  6. Нажмите "OK".

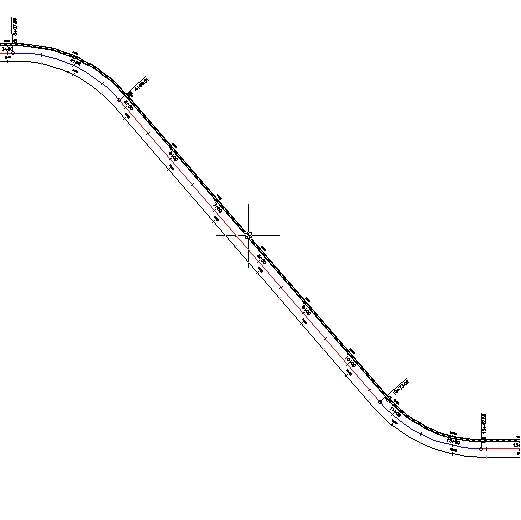

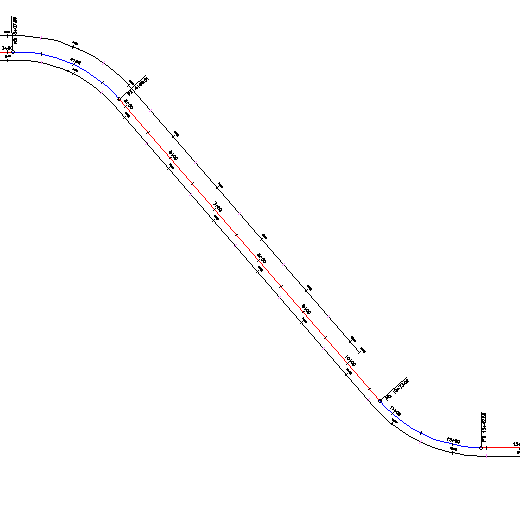

    Теперь трасса для смещения оканчивается на пикете 10+00 и смещена на расстояние, в два раза большее, чем трасса для смещения на противоположной стороне от осевой линии.

Дальнейшее изучение. Попробуйте выполнить различные операции с помощью ручек осевой линии трассы. Обратите внимание на то, что при изменении геометрии осевой линии трассы автоматически обновляется геометрия трассы для смещения.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Добавление уширения к трассе для смещения.
