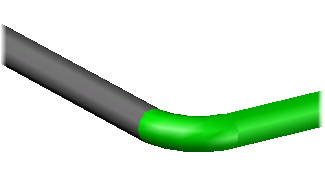

С помощью объекта Autodesk Connector (ACP) трубы можно соединять с объектами, созданными в других программах, включая AutoCAD MEP и AutoCAD Plant 3D. Также можно создать объект ACP для обеспечения возможности подключения других программ к трубопроводным сетям в AutoCAD Civil 3D.
Можно подключить объекты ACP, присоединенные в качестве внешней ссылки (Xref).
Для объектов соединителя ACP не требуется установка адаптеров объектов из исходной программы.
Создание соединителя ACP
- Выберите на ленте вкладку "Вставка"
"Точка сопряжения""Вставка". - Выберите в области рисования объект для добавления к нему точки сопряжения.
- Укажите точку вставки на объекте. С помощью объектной привязки CEN можно, например, создать привязку к центру трубы. Совет: Для создания привязки к центру трубы перейдите в 3D вид.
- Укажите две точки направления. Совет: Определите две точки направления путем привязки к центру начальной точки трубы, а затем — к центру конечной точки трубы (где производится вставка точки сопряжения). Направление точки сопряжения совпадает с направлением трубы.
- Укажите, требуется ли создавать технологические данные. При добавлении технологических данных указываются некоторые свойства, которым впоследствии можно присвоить значения при редактировании точки сопряжения. Создается объект ACP.
Подключение соединителя ACP
- Откройте в окне "Параметры объекта трубопроводной сети" раздел "Параметры по умолчанию для трубопроводной сети" и убедитесь, что в поле "Использовать при компоновке трубопроводной сети 3D местоположение" установлено значение "Да".
- Выполните создание или редактирование трубопроводной сети. При наведении курсора на соединитель ACP отображается маркер. Щелкните соединитель ACP для создания подключения.
- Продолжите создание или редактирование трубопроводной сети.
