В AutoCAD Civil 3D имеется возможность работы с параметрами чертежей, объектов и команд. В AutoCAD Civil 3D параметры всех трех уровней сохраняются в чертеже, но могут быть также сохранены в шаблоне чертежа.
В AutoCAD Civil 3D можно настроить большое количество заранее установленных параметров, таких как единицы чертежа, масштаб и система координат, а также дополнительных параметров, например слоев, на которых создаются различные объекты и необходимости использования подсказок. Для доступа к диалоговым окнам параметров щелкните правой кнопкой мыши соответствующую коллекцию на вкладке "Параметры" области инструментов, а затем нажмите кнопку "Редактировать параметры объекта".
Существует три уровня параметров:
- Значения параметров чертежа применяются ко всему чертежу. При создании шаблона чертежа необходимо правильно настроить эти параметры. Все команды используют параметры чертежа, если это не переопределено специально на уровне объекта или команды.
- Параметры объектов определяют режим работы для определенного вида объектов, например, для участков или для объектов профилирования.
- Параметры команды применяются к отдельным командам, относящимся к объектам определенного вида, например, к команде CreateParcelByLayout для участков.

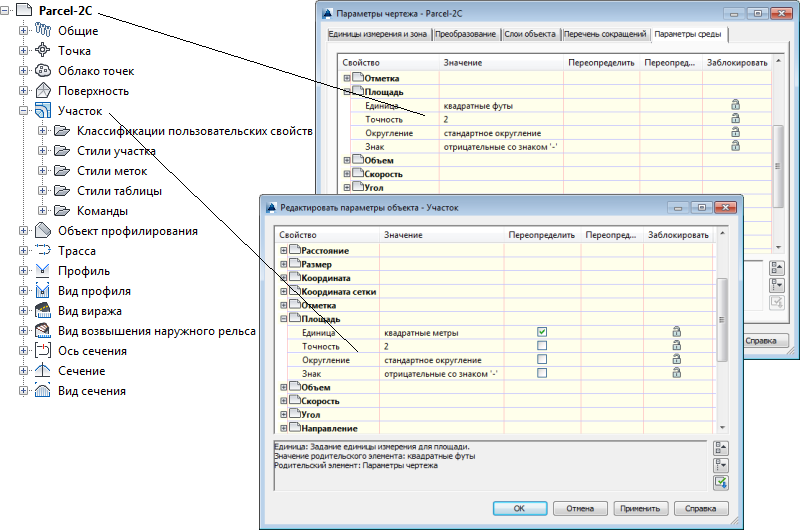

Каждый объект более низкого уровня иерархии параметров может либо наследовать, либо переопределять параметры более высокого уровня. На следующей иллюстрации показан набор переопределений для единиц измерения площади на уровне участков.
Параметры объекта могут переопределять параметры чертежа.
Стрелка в столбце "Переопределение дочерних элементов" диалогового окна "Параметры чертежа" (верхний чертеж) указывает на то, что на нижележащем уровне задано переопределение. Флажок в столбце "Переопределить" диалогового окна "Параметры участка" (нижний рисунок) указывает на то, значение, заданное в этом диалоговом окне, переопределяет значение, заданное на вышележащем уровне.
Для отмены переопределения на уровне чертежа достаточно щелкнуть на нем мышью. Можно также запретить переопределения путем блокировки параметра.
