Для изменения параметров используется стандартное диалоговое окно, которое можно вызвать на трех различных уровнях.

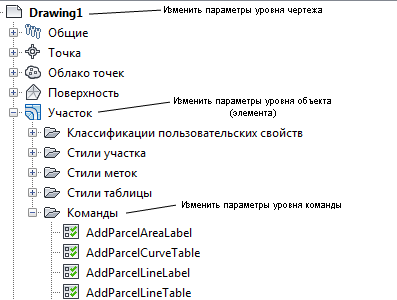

Изменять параметры каждого из уровней нужно в разных местах дерева "Параметры", как показано на следующем рисунке:
Параметры уровня чертежа
Есть два типа параметров уровня чертежа:
- "Параметры масштаба чертежа", куда входят параметры единиц измерения и зоны, а также параметры преобразований, сокращения и слои объектов.
- "Параметры среды", воздействующие на различные режимы AutoCAD Civil 3D. Параметры среды могут быть изменены на уровне чертежа, а кроме того, значения параметров среды можно переопределить либо на уровне объекта, либо на уровне команды.
Доступ к параметрам уровня чертежа открывается щелчком правой кнопки мыши на имени чертежа в дереве "Параметры" и выбором строки меню .

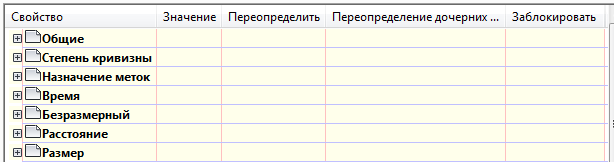

На уровне чертежа диалоговое окно "Изменение параметров" содержит только параметры среды, установленные для чертежа:
Параметры уровня объекта
Уровень коллекции объектов в дереве "Параметры" используется для управления всеми параметрами, связанными с типом объектов. Изменять параметры объекта и переопределять параметры среды для чертежа нужно на этом уровне дерева.
Доступ к параметрам уровня объекта открывается щелчком правой кнопки мыши на коллекции объектов в дереве "Параметры" и выбором строки меню .

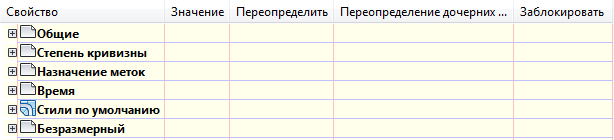

На уровне объекта это диалоговое окно также содержит параметры (перечень которых находится во вкладке "Общие параметры"), которые относятся только к объектам, например, стили по умолчанию:
Параметры уровня команды
Уровень коллекции "Команды" в дереве "Параметры" используется для переопределения на покомандной основе как параметров уровня объекта, так и параметров среды чертежа. Кроме того, здесь можно установить собственно параметры команд.
Доступ к параметрам уровня команд открывается щелчком правой кнопки мыши на команде в развернутой коллекции "Команды" в дереве "Параметры" и выбором строки меню .

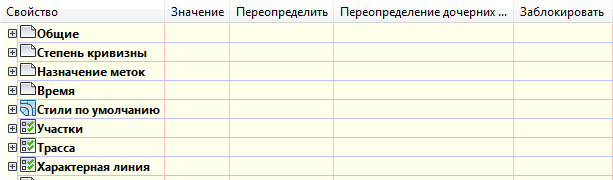

На уровне объекта это диалоговое окно также содержит параметры, относящиеся только к командам, например параметры "Участки" и "Трассы", которые используются командой "CreateSite".
Ниже дано краткое описание элементов управления, отображаемых в диалоговом окне "Редактировать параметры".
- Значки "+" или "–" используются для отображения или скрытия параметров категории.
- Столбец "Значение" используется для указания значения параметра.
- Столбец "Переопределение" указывает на то, что значение параметра по умолчанию было изменено.
- Столбец "Переопределения дочерних элементов" показывает, был ли параметр переопределен на более низком уровне дерева "Параметры".
- Столбец "Блокировка" используется для того, чтобы разрешить или запретить изменение параметра на более низком уровне дерева "Параметры".
