Создание новой точки по пикету и смещению

Можно создать новую точку по смещению от пикета на текущей осевой линии.

Прим.: Описание параметров приведено на вкладке "Краткий справочник".

Создание точки по пикету и смещению из окна команд модуля "Геодезия"

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. Выберите меню "Осевая линия" "Пикет/смещение".
3. Введите идентификатор для точки, которую требуется создать.
   Прим.: При включенной "Автоматической нумерации точек" отображается следующий номер точки.
4. Введите пикет новой точки. Для пикета может задаваться положительное или отрицательное значение.
5. Введите смещение новой точки. В качестве смещения может задаваться положительное или отрицательное значение.
6. Имеется возможность ввести пояснение к точке.

Создание точки со смещением с помощью языка команд модуля "Геодезия"

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   CL PT (точка) [пикет] (смещение) (угол скоса) (пояснение)

Пример командной строки

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

CL IS CL1

CL PT 100 200

! POINT 100 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Null>

CL PT 101 450 -91.44

! POINT 101 NORTH: 1091.4400 EAST: 1450.0000 ELEV: <Null>

102 600 152.4 50

! POINT 102 NORTH: 931.7283 EAST: 1572.2198 ELEV: <Null>

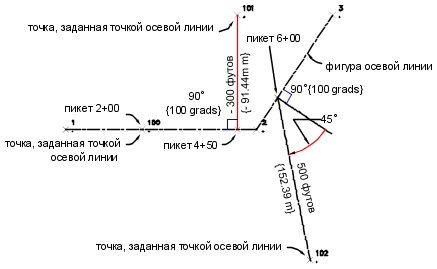

Точка 100 размещается на пикете 200 с нулевым смещением. Точка 101 размещается на пикете 450 со смещением влево на расстояние 91,44. Точка 102 размещается на пикете 600 со смещением вправо на расстояние 152,4 с углом скоса 50.

Прим.:

Для ввода точки 102 используется дублирование команд. Углы и расстояния измеряются в текущих единицах, если не вводится определяющий суффикс.
