После создания блоков AutoCAD их можно применять для представления каждого вида в описании многовидового блока.
Создание отдельных блоков для описания многовидового блока
Процедура создания блоков AutoCAD, используемых для представления отдельных видов многовидового блока
- Вычертите требуемые виды для конкретного экранного представления:
- Для создания видов спереди и сзади вычертите их на плоскости XZ.
- Для создания видов слева и справа вычертите их на плоскости YZ.
- Для создания видов сверху и снизу вычертите их на плоскости XY.
- При необходимости задайте в команде AutoCAD ТОЧКА дополнительные точки вставки в слое определяющих точек. Прим.: Точки добавляются к блокам видов в режиме накопления. Например, если одна точка добавлена к блоку, представляющему вид сверху, и две точки - к блоку, представляющему вид модели, образуется цикл из четырех точек. Четвертая точка - это стандартная базовая точка, определяемая в процессе создания блока.
- Перед созданием блоков из отдельных видов убедитесь в том, что текущей системой координат является мировая система координат.
Более подробная информация о системах координат приведена в разделе "Использование координат и систем координат" в интерактивном Руководстве пользователя AutoCAD.
- Определите каждый вид как блок; при определении каждого блока задайте местоположение базовой точки вставки.

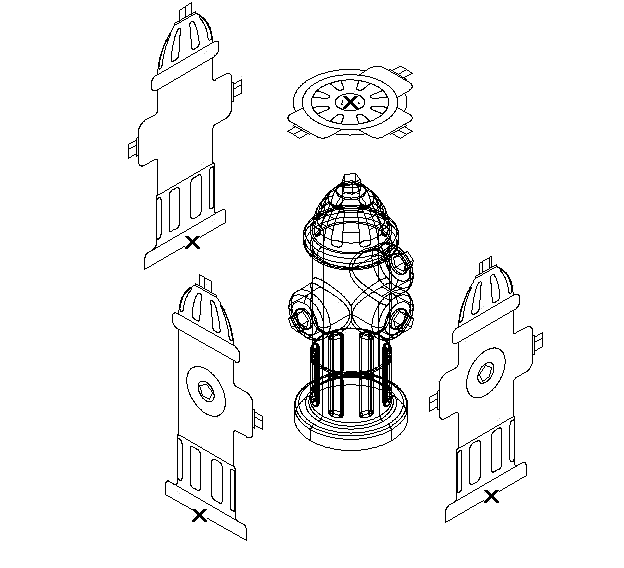

Например, если для блока вида модели в качестве базовой точки вставки задан неподвижный центр верхней стороны, для каждого из блоков видов спереди, сзади, слева и справа базовая точка вставки расположена в середине нижнего края. На следующем чертеже точки вставки для блоков видов спереди, сзади, слева и справа обозначены знаком "X". Более подробная информация о блоках приведена в разделе "Создание и использование блоков" в интерактивном Руководстве пользователя AutoCAD.
