Изменение угла поворота многовидового блока

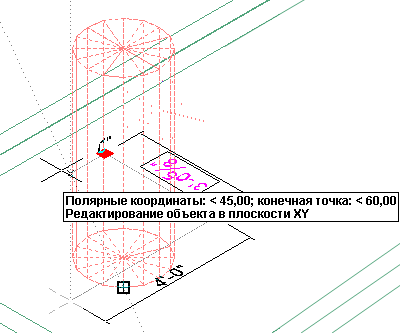

Для изменения местоположения многовидового блока следует изменить значения координат точки вставки этого блока. Для вида модели предусмотрено три режима редактирования с помощью ручки местоположения, соответствующие перемещению параллельно трем плоскостям: XY, XZ и YZ. Для выбора требуемого режима пользуйтесь клавишей Ctrl, которая обеспечивает циклическое переключение между режимами. По умолчанию применяется режим перемещения параллельно плоскости XY. Для вида в плане ручка местоположения может перемещаться только в одной плоскости

Можно также изменить местоположение многовидового блока с помощью палитры свойств.

Прим.: Эту процедуру можно выполнить только для вида модели.

Процедура изменения местоположения существующего многовидового блока посредством изменения значения координат точки вставки блока

1. Выберите многовидовой блок, местоположение которого требуется изменить.
2. Выберите ручку местоположения.

3. Переместите многовидовой блок в требуемое местоположение и нажмите один раз левую кнопку мыши или введите значение и нажмите клавишу ENTER.

   Если требуется ввести конкретное значение для другого направления в данном режиме редактирования (например, для направления Y в режиме перемещения параллельно плоскости XY), выберите другое направление с помощью клавиши табуляции.

   Можно также заблокировать перемещение многовидового блока в определенном направлении. Если ввести значение для любого из двух измерений в текущем режиме редактирования и затем нажать клавишу табуляции, направление перемещения многовидового блока ограничивается вторым измерением. Например, в режиме редактирования, соответствующем перемещению параллельно плоскости XY, можно ввести значение для измерения X и затем нажать клавишу табуляции. Значение, введенное для измерения X, фиксируется, и направление перемещения многовидового блока ограничивается измерением Y.


4. Для отключения всех ручек щелкните правой кнопкой мыши, затем выберите "Отменить выбор".
