Создание в текущей фигуре кривой, не являющейся касательной

1. В окне "Область инструментов" на вкладке "Съемка" щелкните именованную сеть правой кнопкой мыши и выберите в контекстном меню пункт "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   XC AD BULB [радиус] [угол хорды] [длина хорды]

   Прим.:

   Если для полученной кривой значение угла превышает 180 градусов, воспользуйтесь параметром BULB.

Пример командной строки

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

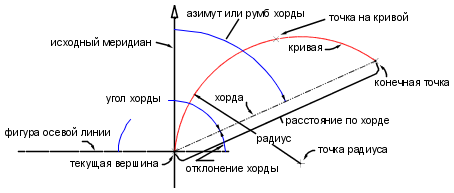

Далее показан пример кривой, не являющейся касательной:
