Создание данных съемки по углу и расстоянию

Команда угла и расстояния (AD) позволяет быстро создать точку по углу и расстоянию.

Точка создается с использованием угла, отмеряемого или от заданной линии начала отсчета или от предварительно определенной точки обратного визирования. Кроме того, для определения местоположения точки можно использовать вертикальный угол или расстояние по вертикали.

Прим.: Описание параметров приведено на вкладке "Краткий справочник".

Процедура создания данных съемки по углу и расстоянию с помощью языка команд

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   AD (точка) [угол] [расстояние] (пояснение)

Процедура создания данных съемки по углу, расстоянию и вертикальному углу с помощью языка команд

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   AD VA (точка) [угол] [расстояние] [вертикальный угол] (пояснение)

Процедура создания данных съемки по углу, расстоянию и расстоянию по вертикали с помощью языка команд

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   AD VD (точка) [угол] [расстояние] [расстояние по вертикали] (пояснение)

Примеры

В данном примере создается точка 103, которая размещается путем поворота на горизонтальный угол 80°20'40" в правую сторону на расстоянии в 100 единиц от точки инструмента и сопровождается описанием WELL (СКВАЖИНА). Так как не используется никакого способа определения различий по вертикали, для отметки задается значение <Null> ("Пусто").

AD 103 80.2040 100 WELL

В данном примере создается точка 101, которая размещается путем поворота на горизонтальный угол 100°20'45" в правую сторону от точки обратного визирования, с использованием вертикального угла 91°15'15", на расстоянии в 100 единиц от точки инструмента и сопровождается описанием IP.

AD VA 101 100.2045 100 91.1515 IP

В данном примере создается точка 102, которая размещается путем поворота на горизонтальный угол 90°30'30" в правую сторону от точки обратного визирования, с использованием расстояния по вертикали -1,5 единицы, на расстоянии в 200 единиц от точки инструмента и сопровождается описанием EL.

AD VD 102 90.3030 200 -1.5 EL

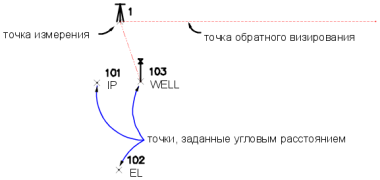

Точки, созданные с помощью команды угла и расстояния:

Точка 101 размещается путем поворота на горизонтальный угол 100°20'45" в правую сторону от точки обратного визирования, с использованием вертикального угла 91°15'15", на расстоянии в 100 единиц от точки инструмента и сопровождается описанием IP.

Точка 102 размещается путем поворота на горизонтальный угол 90°30'30" в правую сторону от точки обратного визирования, с использованием расстояния по вертикали -1,5 единицы, на расстоянии в 200 единиц от точки инструмента и сопровождается описанием EL.

Точка 103 размещается путем поворота на горизонтальный угол 80°20'40" в правую сторону на расстоянии в 100 единиц от точки инструмента и сопровождается описанием WELL (СКВАЖИНА). Так как не используется никакого способа определения различий по вертикали, для отметки задается значение <Null> ("Пусто").
