Вставка и замена элементов конструкции

Вставка элемента конструкции из инструментальной палитры

Создание объекта-элемента конструкции заключается в его добавлении из инструментальной палитры на имеющийся чертеж. Выбрав элемент конструкции на инструментальной палитре, можно добавить его на базовую линию конструкции или к элементу конструкции, привязанному к конструкции. Элемент конструкции можно также просто добавить на имеющийся чертеж без привязки к конструкции. Такой элемент конструкции называется независимым.

1. Откройте окно Инструментальные палитры.

   Перейдите на вкладку "Главная"панель "Палитры".

2. В окне Инструментальные палитры щелкните кнопкой мыши нужный элемент конструкции.
3. Выполните одно из следующих действий:
   • Для добавления элемента конструкции к конструкции на чертеже выберите расположенный на ней маркер.
   • Для добавления элемента конструкции на чертеж без связи с конструкцией нажмите ENTER, а затем щелкните кнопкой мыши в каком-либо месте на чертеже.

Имя элемента конструкции отображается в родительской конструкции в коллекции "Конструкции" в дереве навигатора.

Если впоследствии элемент конструкции будет перемещен из исходной точки вставки в конструкцию, его можно вернуть на прежнее место, нажав кнопку Очистить смещение в конструкции на панели Изменить элемент конструкции или введя команду SubassemblyClearOffset в командной строке.

Кнопка Очистить смещение в конструкции активна только для элемента конструкции, являющегося частью конструкции и перемещенного из исходной точки вставки.

Вставка элемента конструкции между двумя существующими элементами

1. Выберите элемент конструкции на инструментальной палитре или в каталоге инструментов Библиотеки компонентов.
2. При появлении запроса на выбор маркера в конструкции введите I.
3. Щелкните по элементу конструкции вставки нового элемента после него.

   Прим.: Также можно ввести B для щелчка по элементу конструкции, перед которым требуется вставить новый элемент.

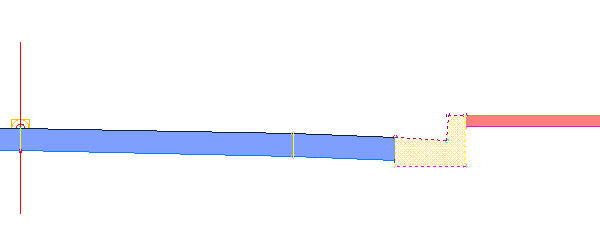

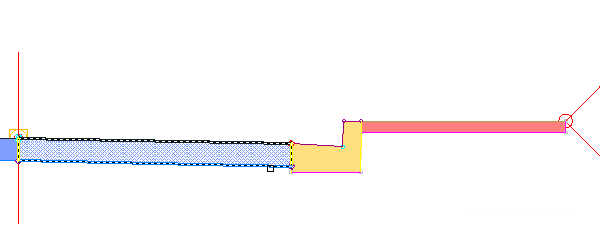

   Новый элемент конструкции будет вставлен, а элемент после него будет выделен и присоединен к внешней верхней точке привязки новой конструкции.


4. Выберите новую точку привязки для выделенного элемента конструкции или нажмите клавишу Enter для принятия текущего местоположения.
5. Нажмите клавишу Esc для завершения выполнения команды.

Замена существующего элемента конструкции новым.

1. Выберите элемент конструкции на инструментальной палитре или в каталоге инструментов Библиотеки компонентов.
2. При появлении запроса на выбор точки маркера в конструкции введите R.
3. Щелкните подлежащий замене элемент конструкции.
4. Если существующий элемент конструкции имеет сопоставленные цели, будет показано диалоговое окно задания. Выберите один из следующих параметров:
   • Сохранить похожие цели: во всех коридорах, использующих конструкцию, будут сохранены применяемые цели. Возможность сохранения похожих целей поддерживается для всех типов целей.
     Прим.: Похожие цели определяются именем цели. Например, значение ширины или целевого объекта с именем "Ширина", которое используется имеющимся элементом конструкции, будет сохранено, если элемент конструкции для замены также имеет значение ширины или цели смещения с именем "Ширина".
   • Очистить похожие цели: во всех коридорах, использующих конструкцию, для похожих целей в новом элементе конструкции будет установлено значение <нет>.

   Новый элемент конструкции вставлен.

5. Нажмите клавишу Esc для завершения выполнения команды.
