Создание данных съемки по румбу и расстоянию

С помощью команды ввода румба и расстояния (BD) можно создать данные съемки относительно занимаемой точки по румбу и расстоянию.

Прим.: Описание параметров приведено на вкладке "Краткий справочник".

Процедура создания данных съемки по румбу и расстоянию с помощью командного языка

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   BD (точка) [румб] [квадрант] [расстояние] (пояснение)

Процедура создания данных съемки по румбу, расстоянию и вертикальному углу с помощью языка команд

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   BD VA (точка) [румб] [квадрант] [расстояние] [вертикальный угол] (пояснение)

Процедура создания данных съемки по румбу, расстоянию и расстоянию по вертикали с языка команд

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   BD VD (точка) [румб] [квадрант] [расстояние] [расстояние по вертикали] (пояснение)

Примеры

Следующий пример иллюстрирует использование команды BD, если в качестве единиц выбраны футы:

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100.0000

! POINT 2 NORTH: 170.7107 EAST: 170.7107

! ELEV: <Null>

Этот набор команд создает точку 2 по заданным румбу и расстоянию.

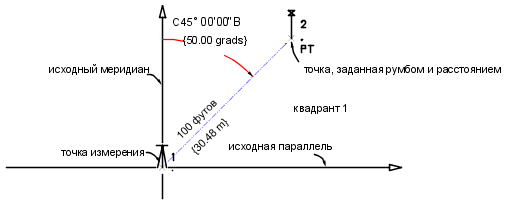

Точка, созданная с помощью команды BD:

Точка 2 размещается путем поворота на румб 45°0'0" (50 град) в квадранте 1 (СВ) на расстоянии 100 футов от точки инструмента и сопровождается описанием PT.
