Команда "Расстояние по отклонению" () используется для быстрого создания точки по углу отклонения и расстоянию от определенной линии.
Термин "угол отклонения" определяет угловое направление, отмеряемое от продолжения предыдущей траектории. Кроме того, для определения местоположения точки можно использовать вертикальный угол или расстояние по вертикали.
Процедура создания данных съемки по углу отклонения и расстоянию с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
DD (точка) [угол] [расстояние] (пояснение)
Процедура создания данных съемки по углу отклонения, расстоянию и вертикальному углу с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
DD VA (точка) [угол] [расстояние] [вертикальный угол] (пояснение)
Процедура создания данных съемки по углу отклонения, расстоянию и расстоянию по вертикали с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
DD VD (точка) [угол] [расстояние] [расстояние по вертикали] (пояснение)
Примеры
В следующем примере проиллюстрировано применение команды "Расстояние по отклонению".
NE 1 100 100
STN 1
AZ 1 2 100
BS 2
DD 3 85.2657 60.960
! AZIMUTH: 385.2657 DISTANCE: 60.9600
! POINT 3 NORTH: 170.7107 EAST: 86.0167
! ELEV: <Null>

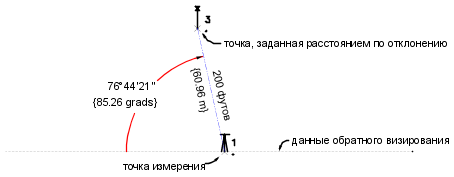

Точки, созданные с помощью команды DD:
Точка 3 размещается путем поворота на угол отклонения 85,2657 вправо от продолжения линии обратного визирования на расстоянии 200 единиц. Углы и расстояния измеряются в текущих единицах, если не вводится определяющий суффикс.
