Данные можно создать на основе пикета теодолитного хода по горизонтальному углу, измеренному на Грани 1 или Грани 2 прибора.
Впоследствии можно ввести измерения с помощью команд Face1 (напрямую) и Face2. Для данных команд учитывается коллимация (если она задана) и после ввода данных съемки проводится автоматическое усреднение значений визирования.
Углы Грани 1/Грани 2 могут быть собраны в любом порядке. При регистрации данных съемки для Грани 1 или 2 следует регистрировать и данные обратного визирования для Грани 1 или 2. В случае регистрации прямого визирования для Грани 1 или 2 без обратного визирования Грани 1 или 2 при расчете прямого визирования используется ориентация настройки.
В AutoCAD Civil 3D используются все двойственные данные съемки точки (как прямого, так и обратного визирования) путем вычисления среднего расстояния по горизонтали и по вертикали для всех данных съемки, пока расстояние, предназначенное для вычисления среднего горизонтального и вертикального положения, остается отличным от нуля. Точное среднее значение для всех данных съемки для Грани 1/Грани 2 и двойственных данных съемки применяется при выполнении корректировки сети или теодолитного хода. Корректировка может проводиться для получения точных средних величин как для замкнутого, так и для разомкнутого теодолитного хода.
Процедура создания данных съемки по углу Грани 1 или Грани 2 с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
F1(точка) [угол] [расстояние] (пояснение)
или
F2 (точка) [угол] [расстояние] (пояснение)
Процедура создания данных съемки по углу Грани 1 или Грани 2 и вертикальному углу с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
F1 VA (точка) [угол] [расстояние] [вертикальный угол] (пояснение)
или
F2 VA (точка) [угол] [расстояние] [вертикальный угол] (пояснение)
Процедура создания данных съемки по углу Грани 1 или Грани 2 и расстоянию по вертикали с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
F1VD (точка) [угол] [расстояние] [расстояние по вертикали] (пояснение)
или
F2 VD (точка) [угол] [расстояние] [расстояние по вертикали] (пояснение)
Пример: Грань 1
NE 2 200 200
AZ 2 1 100
STN 2 1.585
BS 1
F1 VA 101 0 30.480 100 BS
! AZIMUTH: 385.2657 DISTANCE: 30.4800
! POINT 101 NORTH: 170.7107 EAST: 230.4702
! ELEV: <Null>
F1 VA 102 89.5370 15.304 101.2052 IP
! AZIMUTH: 385.2657 DISTANCE: 15.3013
! POINT 102 NORTH: 170.7107 EAST: 202.1159
! ELEV: <Null>

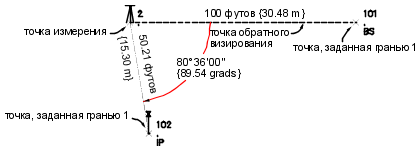

Точки, созданные командой для Грани 1:
Точка 101 размещается путем поворота на горизонтальный угол, равный 0, вправо от Грани 1, на вертикальный угол 100, на расстоянии 30,480 от точки инструмента и сопровождается пояснением BS.
Точка 102 размещается путем поворота на горизонтальный угол, равный 89,5370, вправо от Грани 1, на вертикальный угол 101,2052, на расстоянии 15,304 от точки инструмента и сопровождается пояснением IP. Углы и расстояния измеряются в текущих единицах, если не вводится определяющий суффикс.
Пример: Грань 2
NE 2 200 200
AZ 2 1 100
STN 2 1.585
F2 1 200
F2 VA 101 311.4954 15.30 301.0355 IP
! AZIMUTH: 385.2657 DISTANCE: 15,300
! POINT 101 NORTH: 170.7107 EAST: 199.6429
! ELEV: <Null>

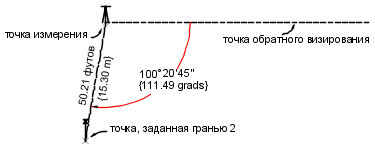

Точки, созданные командой для Грани 2:
Точка 101 размещается на расстоянии 15,30 от настройки инструмента с поворотом на угол съемки вправо от точки обратного визирования, равный 311,4954. Фактически поворот выполняется на угол 111,49 при вертикальном угле 301,03. Пояснение для точки - IP. Углы и расстояния измеряются в текущих единицах, если не вводится определяющий суффикс.
