Создание новой точки по смещению от последней созданной точки на заданное расстояние.
Прим.: Описание параметров приведено на вкладке "Краткий справочник".
Создание точки по смещению с помощью языка команд
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, к которой требуется добавить точки, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
PT OFFSET (точка) [смещение] (впереди) (пояснение)
Пример
NEZ 1 1000 1000 30.480
AZ 1 2 100
STN 1 1.585
BS 2
AD 3 100 30.480
PT OFFSET 4 15.240 7.620
! AZIMUTH: 385.2657 DISTANCE: 41.0350
! POINT 4 NORTH: 170.7107 EAST: 984.7600
! ELEV: <Null>

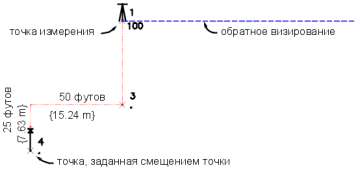

Точка 4 размещается на расстоянии смещения 15,240 и на расстоянии 7,620 впереди от точки 3.
Точка, созданная при смещении
