Диалоговое окно "Редактировать параметры объекта

Это диалоговое окно служит для просмотра и изменения настроек, относящихся к объекту профилирования.

В этом разделе упоминаются настройки во всех диалоговых окнах редактирования параметров (на уровне чертежа, на уровне объекта и на уровне команды), относящихся к объекту профилирования.

Параметры среды на уровне чертежа обозначаются значком чертежа .
Настройки объекта профилирования перечислены в верхней части этого диалогового окна под группой свойств "Общие"; они помечены значком объекта профилирования .
Настройки команд для объектов профилирования помечены значком команды .

В параметрах среды чертежа указываются точность и формат отображения числа, применяемые во всех командах профилирования и используемые для отображения значений объекта профилирования.

Общие сведения о параметрах чертежа, объектов и команд и их взаимодействии приведены в разделе "Работа с элементами управления диалоговых окон стандартных параметров".

Для получения информации о параметрах среды на уровне чертежа см. раздел Вкладка "Параметры среды" (диалоговое окно "Параметры чертежа")

Стили по умолчанию

Эти параметры служат для задания стилей по умолчанию для новых характерных линий и групп объектов профилирования.

Стиль характерной линии: Установка стиля по умолчанию, который будет применяться при создании характерных линий. Щелкните в столбце "Значение" и нажмите кнопку для выбора стиля в диалоговом окне "Стиль характерной линии".
Стиль профилирования: Установка стиля по умолчанию, который будет применяться при создании объектов профилирования. Щелкните в столбце "Значение" и нажмите кнопку для выбора стиля в диалоговом окне "Стиль профилирования".
Стиль профилирования откоса выемки: Установка стиля по умолчанию, который будет применяться при создании профилирования откоса выемки. Щелкните в столбце "Значение" и нажмите кнопку для выбора стиля в диалоговом окне "Стиль профилирования откоса выемки".
Стиль профилирования откоса насыпи: Установка стиля по умолчанию, который будет применяться при создании профилирования откоса насыпи. Щелкните в столбце "Значение" и нажмите кнопку для выбора стиля в диалоговом окне "Стиль профилирования откоса насыпи".

Сведения о выборе стиля приведены в описании диалогового окна "Выбор стиля".

Формат имени по умолчанию

Эти параметры служат для задания форматов имен по умолчанию для новых характерных линий и групп объектов профилирования. Щелкните в столбце "Значение" и нажмите кнопку для внесения изменений в диалоговом окне "Шаблон имени".

Создание характерной линии

Прим.: Эта группа свойств отображается (в разных формах) при обращении к настройкам из команд CreateFeatureLineFromAlign, CreateFeatureLines и DrawFeatureLine.

Создание характерной линии (CreateFeatureLineFromAlign)

Эти настройки служат для определения поведения по умолчанию при создании характерных линий из трасс.

Шаблон имени характерной линии: Указывает, присваивается ли имя характерной линии при ее создании или нет.
Использовать стиль линии объекта: Указывает на то, применяется ли стиль к характерным линиям при их создании.
Параметр слоя: Определяет, какой слой применяется к характерным линиям при их создании. По умолчанию предлагается "Использовать параметр слоя", который берется из параметров чертежа.
Точки прореживания: Указывает, будет ли открываться диалоговое окно "Прореживание вершин", позволяющее прореживать объекты в процессе преобразования в характерную линию. Измените значение на "Истина" для открытия диалогового окна "Прореживание вершин".
Создать динамическое звено: Определяет, следует ли создавать динамическое звено к трассе. Измените это значение на "Ложь" для предотвращения создания динамического звена.

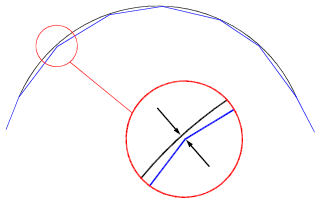

Значение высоты сегмента: Определяет значение высоты сегмента для мозаичного представления кривых в виде сегментов с короткими линиями. Значением по умолчанию является 0.100.
Коэффициент мозаичного представления переходных кривых: Указание коэффициента мозаичного представления переходных кривых в виде коротких линейных сегментов. Значение по умолчанию — 0,25.

Дополнительные сведения приведены в разделе "Создание характерной линии на основе трассы"

Создание характерной линии (CreateFeatureLines)

Эти настройки служат для определения поведения по умолчанию при создании характерных линий из объектов.

Шаблон имени характерной линии: Указывает, присваивается ли имя характерной линии при ее создании или нет.
Использовать стиль линии объекта: Указывает на то, применяется ли стиль к характерным линиям при их создании.
Параметр слоя: Определяет, какой слой применяется к характерным линиям при их создании. Используйте параметр слоя (из параметров чертежа). Используйте текущий слой. Используйте выбранный слой объекта.
Стереть имеющиеся объекты: Этот параметр указывает, должны ли команды создания стирать выбранные объекты, когда они преобразовываются в характерные линии. По умолчанию объекты стираются. Для сохранения объектов на чертеже замените данное значение на "Ложь".
Точки прореживания: Указывает, будет ли открываться диалоговое окно "Прореживание вершин", позволяющее прореживать объекты в процессе преобразования в характерную линию. Измените значение на "Истина" для открытия диалогового окна "Прореживание вершин".
Назначить отметки: Определяет, следует ли открывать диалоговое окно "Назначить отметки"
Исходная отметка: Определяет, следует ли назначать отметки по поверхности, по выбранным объектам профилирования или следует установить фиксированную отметку.
Включая переломы на промежуточных отметках: Определяет, следует ли включать переломы на промежуточных отметках, когда назначаются отметки по поверхности или группы объектов профилирования.

Дополнительные сведения приведены в разделе "Создание характерных линий на основе объектов"

Создание характерной линии (DrawFeatureLine)

Эти настройки служат для определения поведения по умолчанию при построении характерных линий.

Шаблон имени характерной линии: Указывает, присваивается ли имя характерной линии при ее создании или нет.
Использовать стиль линии объекта: Указывает на то, применяется ли стиль к характерным линиям при их создании.
Параметр слоя: Определяет предлагаемый по умолчанию параметр слоя при создании характерных линий.

Дополнительные сведения приведены в разделе "Характерные линии чертежа"

Создание объектов профилирования

Прим.: Эта группа свойств отображается при обращении к настройкам из команды CreateGrading.

Эти настройки служат для определения поведения по умолчанию при создании объекта профилирования.

Длина области перехода: Длина по умолчанию для областей перехода. Введите длину в столбце "Значение" или нажмите кнопку и выберите расстояние в области рисования. В командах создания запрашивается длина перехода, если начальная точка объекта профилирования выбрана внутри или вблизи существующего объекта профилирования.

Дополнительные сведения приведены в разделе "Создание профилирования на основе проекции объекта"

Создание группы объектов профилирования

Прим.: Эта группа свойств отображается при обращении к настройкам из команды CreateGradingGroup.

Эти настройки служат для определения поведения по умолчанию при создании групп объектов профилирования.

Создание поверхности профилирования: Этот параметр указывает, должна ли по умолчанию группа объектов профилирования автоматически генерировать поверхности.
Использовать имя группы: Этот параметр указывает, должна ли по умолчанию поверхность, созданная автоматически, получать имя своей группы уровней грунта.
Стиль поверхности: Установка стиля по умолчанию для группы объектов профилирования. Щелкните в столбце "Значение" и нажмите кнопку для выбора стиля в диалоговом окне "Стиль поверхности".

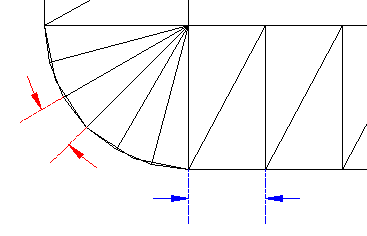

Шаг мозаики поверхности: Максимальное расстояние по умолчанию вдоль характерной линии, для которого, в целях уточнения определения поверхности группы объектов профилирования, будут добавлены дополнительные линии триангуляции поверхности. Введите длину в столбце "Значение" или нажмите кнопку и выберите длину в области рисования.
Конический угол мозаики поверхности: Используемый по умолчанию максимальный угол между дополнительными линиями проекции на внешние углы поверхности. Введите угол в столбце "Значение" или нажмите кнопку и выберите угол в области рисования.

Настройки мозаичного представления определяют расположение структурных линий по контуру закругленных наружных углов и вдоль прямолинейных сегментов объекта профилирования

Дополнительные сведения приведены в разделе "Создание новой группы профилирования".

Кривая выравнивания характерной линии

Прим.: Эта группа свойств отображается при обращении к настройкам из команды FitCurveFeature.

Эти настройки служат для определения поведения по умолчанию при создании характерных линий вдоль дуг.

Допустимое отклонение: Указывается максимально допустимое расстояние от ТП вдоль объекта к вставляемой дуге. Вставляемая дуга должна проходить через все точки характерной линии (между начальной и конечной точками). Допустимое отклонение определяет, величину разрешенного смещения любой точки от дуги, усредненную для всех точек.

Допустимое отклонение вписанной кривой
Минимальное количество сегментов: Указывается минимально допустимое число сегментов, которое должно быть идентифицировано перед созданием дуги. Данный параметр игнорируется, если используется параметр "Точки".

Дополнительные сведения приведены в разделе "Преобразование мозаичных линий в дуги"

Редактор отметок для объектов профилирования

Прим.: Эта группа свойств отображается при обращении к настройкам из команды GradingElevEditor.

Эти настройки служат для определения поведения по умолчанию для Редактора отметок при редактировании характерных линий.

Увеличить/уменьшить шаг: Вертикальное расстояние, используемое по умолчанию в качестве шага приращения, когда характерные линии профилирования поднимаются или опускаются для регулировки объема.
Отображать только переломы: Признак отображения только начальных/конечных точек характерной линии и всех переломов между ними. Этот параметр упрощает процесс редактирования, позволяя менять отметки для нескольких точек.

Дополнительные сведения приведены в разделе "Редактирование характерной линии с помощью редактора отметок"

Инструменты компоновки объектов профилирования

Прим.: Эта группа свойств отображается при обращении к настройкам из команды GradingTools.

Эти настройки служат для определения критериев по умолчанию, предназначенных для компоновки объектов профилирования.

Набор критериев профилирования: Набор критериев по умолчанию, используемый при создании объектов профилирования. Щелкните в столбце "Значение" и нажмите кнопку для выбора критерия в диалоговом окне "Набор критериев профилирования".
Критерии профилирования: Критерии по умолчанию, используемые при создании объектов профилирования. Щелкните в столбце "Значение" и нажмите кнопку для выбора критерия в диалоговом окне "Критерии профилирования".

Дополнительные сведения приведены в разделе "Создание объектов профилирования"

Инструменты профилирования по объемам

Прим.: Эта группа свойств отображается при обращении к настройкам из команды GradingVolumeTools.

Эти настройки служат для определения критериев по умолчанию, предназначенных для операций профилирования по объемам.

Шаг повышения/понижения отметки: Вертикальное расстояние, используемое по умолчанию в качестве шага приращения, когда характерные линии профилирования поднимаются или опускаются при корректировке объемов. Введите величину приращения в столбце "Значение" или нажмите кнопку и выберите длину в области рисования.
Разрешить выбор объектов только из текущей группы: Этот параметр указывает, могут ли элементы, не входящие в текущую группу объектов профилирования, быть выбраны для поднятия или понижения в ходе расчета объемов.

Дополнительные сведения приведены в разделе "Отображение и корректировка объемов поверхности"

Соединение характерных линий

Прим.: Эта группа свойств отображается при обращении к настройкам из команды JoinFeatures.

Эта настройка служит для определения допуска по умолчанию при соединении характерных линий.

Допустимое отклонение: Указывается, насколько должны быть приближены характерные линии одна к другой при использовании команды "Объединить".

Прореживание характерных линий

Прим.: Эта группа свойств отображается при обращении к настройкам из команды WeedFeatures.

Эти настройки служат для определения параметров по умолчанию при прореживании вершин.

Применить показатель "Угол": Указывает на то, выбирается ли по умолчанию показатель "Угол" в диалоговом окне "Прореживание вершин".
Показатель "Угол": Угловой коэффициент по умолчанию. Введите угол в столбце "Значение" или нажмите кнопку и выберите угол в области рисования.
Применить показатель "Уклон": Указывает на то, выбирается ли по умолчанию показатель "Уклон" в диалоговом окне "Прореживание вершин".
Показатель "Уклон": Коэффициент уклона по умолчанию. Введите процентное отношение в столбце "Значение" или нажмите кнопку и выберите процентное отношение в области рисования.
Применить показатель "Длина": Указывает на то, выбирается ли по умолчанию показатель "Длина" в диалоговом окне "Прореживание вершин".
Показатель "Длина": Коэффициент длины по умолчанию. Введите длину в столбце "Значение" или нажмите кнопку и выберите длину в области рисования.
Удаление близкой точки: Указывает на то, выбирается ли по умолчанию показатель "3D расстояние" в диалоговом окне "Прореживание вершин".
Расстояние до близкой точки в 3D пространстве: Коэффициент расстояний в 3D по умолчанию. Введите расстояние в столбце "Значение" или нажмите кнопку и выберите расстояние в области рисования.

Дополнительные сведения приведены в разделе "Прореживание вершин"

Диалоговое окно "Редактировать параметры объекта – Объект профилирования"
