Вставка компонентов Factory

Ниже описывается общая процедура для поиска и вставки компонентов из библиотеки компонентов Factory в сборку компоновки Factory.

Выполните поиск компонентов в Обозревателе компонентов с помощью параметра Поиск или вручную перейдите к компонентам в каталогах библиотеки Системные компоненты или Пользовательские компоненты. Обозреватель компонентов отображается автоматически при создании новой компоновки. Для включения или отключения Обозревателя компонентов нажмите Вкладка "Factory" Панель "Инструменты" Компоненты Factory в раскрывающемся меню Палитры.
Если используются слои, сделайте текущим тот слой, на котором должен находиться компонент.
Выберите необходимый тип привязки в раскрывающемся меню Тип привязки и поместите компонент в сборку компоновки Factory.
Если потребуется, измените значения параметров компонента Вхождения, Модель и Разное.
В случае необходимости продолжите поиск и размещение дополнительных компонентов.
Используйте команду Переместить для внесения незначительных изменений в размещение по XYZ или угол компонента.
Совет: Чтобы предотвратить автоматический запуск команды Переместить после размещения компонента или вставки модели в компоновку, снимите флажок Запуск команды "Переместить" после размещения компонента на вкладке Компоненты диалогового окна Параметры Factory.

Система единиц измерения обозревателя компонентов

Компоненты в библиотеке Системные компоненты доступны и в британской, и в метрической системах единиц измерения. Система единиц измерения по умолчанию выбирается в зависимости от шаблона, используемого для создания файла сборки компоновки Factory.

Пользовательские компоненты автоматически добавляются в каталог "Метрические" или "Британские" в зависимости от единиц измерения файла. Если необходимо использовать другую систему единиц измерения, отредактируйте исходный файл, измените его единицы измерения и опубликуйте повторно.

Поиск компонентов в обозревателе компонентов

Можно просматривать данные, выбирая папки, а можно выполнить поиск свойств.

В Обозревателе компонентов введите имя компонента или значение параметра в поле Поиск в верхней части Обозревателя. При поиске по значениям параметров можно использовать параметры "Имя", "Автор", "Категория", "Комментарии", "Организация", "Ключевые слова" и "Заголовок".
Найденные соответствия отображаются в динамическом режиме. Щелкните одно из условий поиска, чтобы заполнить поле "Поиск".
Нажмите кнопку Поиск компонентов для отображения компонента в нижней части Обозревателя компонентов.

После проведения поиска добавляется папка Результаты поиска в Обозревателе компонентов . Папка содержит найденный компонент. Компонент остается в этой папке до выполнения следующего поиска, после чего заменяется новым результатом поиска. Компонент можно выбрать из папки Результаты поиска и вставить в сборку компоновки Factory.

Навигация вручную в обозревателе компонентов

Когда активен вид по умолчанию Миниатюры, в нижней части обозревателя компонентов при открытии файла отображаются системные компоненты. Для возврата на верхний уровень и просмотра пользовательских компонентов нажмите кнопку Папка выше . Здесь дважды щелкайте папки, чтобы перейти в другую вложенную папку, или нажмите кнопку Папка выше, чтобы перейти к верхнему узлу в древовидной структуре.

В верхней части обозревателя компонентов можно включить вид дерева. Затем просматривайте содержимое библиотеки "Компоненты Factory", разворачивая папки.

Сортировка компонентов в обозревателе компонентов

Можно ускорить поиск компонента, выполнив сортировку компонентов по типу, имени или дате изменения. Можно также выбрать вариант отображения отсортированных компонентов в порядке возрастания (по умолчанию) или убывания. Выбранный способ сортировки сохраняется, т. е. остается в силе в последующих сеансах Inventor Factory. Щелкните стрелку вниз на значке Сортировать по справа от кнопок Миниатюры/Дерево

для отображения раскрывающегося меню параметров сортировки.

Совет: Для получения более четкого отображения отсортированных компонентов в разворачивающихся папках переключитесь на Дерево перед сортировкой.

Поиск, предварительный просмотр, удаление компонентов и определение вариантов компонентов

Найдя необходимый компонент в обозревателе компонентов, щелкните его правой кнопкой мыши, чтобы вызвать контекстное меню. В контекстном меню для системных компонентов имеется три параметра: Обзор, Просмотри Добавить в избранное. Для компонентов на базе облака в контекстном меню предлагается третья команда — Загрузить компонент.

При выборе команды Проводник папка Factory Library открывается в проводнике Windows, чтобы наглядно показать местоположение компонента.

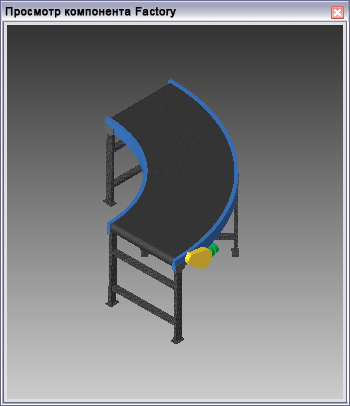

Команда Просмотр открывает отдельное окно Просмотр компонента Factory, в котором отображается выбранный компонент. Окно Просмотр компонентов Factory можно включать и отключать, нажимая кнопку . Вкладка "Factory" Панель "Инструменты" Просмотр компонентов Factory в раскрывающемся меню Палитры.

С помощью команды Добавить в избранное можно добавлять и удалять часто используемые компоненты из папки Избранное для быстрого и удобного доступа. Компонент можно выбрать из папки Избранное и вставить в сборку компоновки Factory.

Для опубликованных пользовательских компонентов в контекстном меню предлагается команда Удалить. Выберите команду Удалить для удаления компонента из библиотеки Пользовательские компоненты.

Прим.: При этом пользовательский компонент удаляется только из библиотеки. Вставленный компонент не удаляется из компоновки Factory. Кроме того, из обозревателя компонентов невозможно удалить системные компоненты. Удаляются только пользовательские компоненты.

Совет: Чтобы восстановить удаленный пользовательский компонент, на рабочем столе Windows щелкните правой кнопкой мыши корзину. В контекстном меню выберите команду Открыть, чтобы вызвать окно Корзина. Найдите и щелкните правой кнопкой мыши удаленную папку компонента в списке файлов и выберите команду Восстановить в контекстном меню. После этого папка компонента восстанавливается в исходном местоположении в Factory Library и компонент возвращается в библиотеку Пользовательские компоненты.

Для пользовательского компонента, который был опубликован с вариантами, в левом верхнем углу отображается значок . Число показывает количество вариантов компонента. Если щелкнуть компонент правой кнопкой мыши, в контекстном меню появится пункт Вариант компонента. Из подменю Вариант компонента выберите вариант, который требуется вставить. По умолчанию для вариантов установлены такие имена, как Вариант_1, Вариант_2 и т. д., которые можно при необходимости изменить. Для получения дополнительной информации см. справку по Autodesk Inventor Factory в разделе Создание вариантов компонентов.

Включение и отключение компонентов на базе облака

Компоненты на основе облака необходимо включить, прежде чем их можно будет загружать. Как правило, облачное содержимое включается по умолчанию, и этот значок появляется в верхней правой части Обозревателя компонентов .

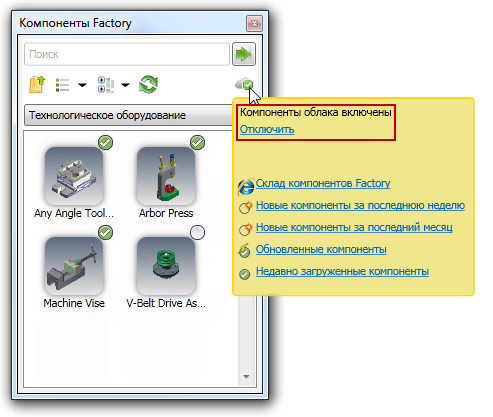

Этот значок отображается в обозревателе компонентов, если облачное содержимое отключено

. Чтобы включить компоненты на базе облака, выполните следующие действия:

В ходе работы с компоновкой Factory выберите вкладку Factory панель "Параметры" "Параметры Factory" , чтобы вызвать диалоговое окно Параметры Factory.
Если в данный момент не открыта компоновка Factory, выберите вкладку "Начало работы" панель "Запуск Factory" "Параметры Factory" , чтобы вызвать диалоговое окно Параметры Factory.
Щелкните вкладку "Компоненты "" и установите флажок Включить компоненты на базе облака. Снимите флажок, если требуется отключить компоненты на базе облака.
Закройте диалоговое окно Параметры Factory.

Совет: Очень быстрый и легкий способ включать или отключать облачное содержимое состоит в том, чтобы щелкать или проводить курсор мыши над этим значком в верхней правой части Обозревателя компонентов. Затем нажмите Включить или Отключить во всплывающем информационном окне компонентов облака. В этом окне также показан статус компонентов на базе облака и предоставляется доступ к библиотеке компонента Factory в Интернете.

Загрузка компонентов на базе облака

Компоненты Factory на базе облака отображаются в обозревателе компонентов со значком . После добавления нового компонента на базе облака в течение двух недель для него отображается значок . Компонент на базе облака необходимо загрузить, прежде чем его можно будет вставить в компоновку Factory. Для этого щелкните правой кнопкой мыши компонент, который необходимо вставить, и выберите Загрузить компонент в контекстном меню. После загрузки значок меняется на .

Загруженные компоненты хранятся на локальном жестком диске в папке FactoryCloudLibrary. После этого они становятся доступными для всех компоновок Factory, даже если отсутствует подключение к Интернету. Если появляется обновленная версия загруженного компонента, его значок в обозревателе компонентов меняется на .

Совет: В случае задержек во время инициализации компонентов облака рекомендуется отключить автоматическое обнаружение прокси, выполнив следующие действия.

При работе с компоновкой Factory щелкните , вкладку Factory панель "Параметры" "Параметры Factory" чтобы открыть диалоговое окно Параметры Factory.
Если компоновка Factory не открыта, щелкните , вкладку "Начало работы" панель "Запуск Factory" "Параметры Factory" чтобы открыть диалоговое окно Параметры Factory.
Перейдите на вкладку Компоненты и установите флажок Отключить автоматическое обнаружение прокси.
Закройте диалоговое окно Параметры Factory.

Оценка и добавление комментариев для общих компонентов на базе облака

К опубликованным компонентам на базе облака можно предоставить доступ другим пользователями. Если компонент является общедоступным, другие пользователи могут оценивать его и добавлять к нему комментарии. Оценки и комментарии к компонентам можно видеть в Обозревателе компонентов и на странице Сведения о компоненте в Хранилище компонентов Factory с веб-интерфейсом.

Прим.: Используя библиотеку компонентов Factory, совместный доступ можно включить и отключить. Для получения дополнительной информации о публикации локальных компонентов и компонентов на базе облака см. в справке Inventor Factory в разделе Разработка компонентов Factory.

Чтобы оценить компонент или добавить для него комментарий, выполните следующие действия:

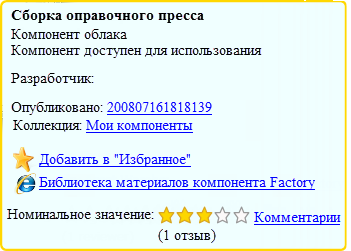

В Обозревателе компонентов щелкните или наведите курсор мыши на общий компонент облака, который необходимо оценить или прокомментировать. Общий компонент облака отличается от компонентов, которые не являются общими, наличием оценки в виде звездочек и ссылки Комментарии , которая появляется в нижней части раскрывающегося информационного окна облачного компонента.
Чтобы оценить компонент, просто щелкните звездочку с 1 по 5, которая наиболее точно отражает ваше мнение о компоненте.
Щелкните ссылку Комментарии , чтобы открыть диалоговое окно Комментарии компонента. Появится окно с полосой прокрутки, в котором будут показаны все имеющиеся комментарии.
Затем нажмите Добавить комментарий и введите свой комментарий в поле Отправить комментарий.
После завершения нажмите кнопку Отправить, чтобы добавить комментарий, и нажмите кнопку Закрыть для закрытия диалогового окна Комментарии компонента.

Вставка компонентов из библиотеки "Компоненты Factory" (при опубликованных целевых поверхностях) в сборки компоновки Factory

Компоненты из библиотек Системные компоненты и Пользовательские компоненты вставляются в сборку компоновки Factory непосредственно из обозревателя компонентов.

Найдите компонент в библиотеке компонентов Factory.
Если используются слои, сделайте текущим тот слой, на котором должен находиться компонент.
Если компонент имеет варианты, щелкните правой кнопкой мыши и выберите требуемый вариант из подменю Вариант компонента.
Нажмите и удерживайте левую кнопку мыши, чтобы перетащить компонент в сборку компоновки Factory.
Если в модели определено несколько точек вставки, нажмите клавишу TAB, чтобы по очереди перебрать каждую из них, пока не будет выбрана нужная.
Отпустите кнопку мыши.

Метод 1. Размещение независимых компонентов

Перетащите компонент в требуемое место в сборке и выберите его, однократно нажав левую кнопку мыши.
Если в модели определено несколько точек вставки, нажмите клавишу TAB, чтобы по очереди перебрать каждую из них, пока не будет выбрана нужная.
Продолжайте перемещать указатель мыши, чтобы повернуть компонент, или введите значение угла в поле ввода. Еще раз нажмите левую кнопку мыши, чтобы определить ориентацию.

Метод 2. Размещение компонентов с помощью соединителей

Компоненты, которые опубликованы с назначенными соединителями, можно использовать для упрощения размещения компонентов относительно соединителей на других компонентах.

Перетащите компонент таким образом, чтобы один из его соединителей находился в пределах расстояния предварительной привязки, заданного для соединителя на втором интересующем вас компоненте. Точки соединителей обозначены зелеными шарами. После того как компонент появится в пределах заданного расстояния предварительной привязки, появится соединитель желтого цвета, указывающий на то, что можно создать соединение.
Продолжайте перетаскивать компонент ближе к существующему и, как только новый компонент попадет в пределы расстояния привязки, его положение зафиксируется. Нажмите левую кнопку мыши для подтверждения размещения.
В редких случаях, когда не удается установить соединение, точки соединителей меняют цвет с желтого на красный. Это может произойти, если имеется сборочная зависимость, которая не позволяет выполнить привязку к соединителю.

Прим.: Чтобы выполнить привязку к соединителю, необходимо предварительно выбрать тип привязки Привязка к соединителю.

Метод 3. Размещение компонентов на сетках

Опубликованные компоненты с предварительно определенной целевой поверхностью содержат исходную точку целевой поверхности. Исходная точка целевой поверхности используется для размещения компонента при привязке к сетке.

Перетащите компонент к пересечению двух линий сетки на перекрытии Factory и один раз щелкните левой кнопкой мыши.
Если в модели определено несколько точек вставки, нажмите клавишу TAB, чтобы по очереди перебрать каждую из них, пока не будет выбрана нужная.
Продолжайте перемещать указатель мыши, чтобы повернуть компонент, или введите значение угла в поле ввода. Еще раз нажмите левую кнопку мыши, чтобы определить ориентацию.

Прим.: Чтобы выполнить привязку к сетке, необходимо предварительно выбрать тип привязки "Привязка к сетке".

Метод 4. Размещение компонентов на эскизах компоновки

Перетащите компонент к объекту эскиза в компоновке и один раз щелкните левой кнопкой мыши. Компоненты можно привязывать к конечным точкам, средним точкам и вдоль объектов.
Если в модели определено несколько точек вставки, нажмите клавишу TAB, чтобы по очереди перебрать каждую из них, пока не будет выбрана нужная.
Продолжайте перемещать указатель мыши, чтобы повернуть компонент, или введите значение угла в поле ввода. Еще раз нажмите левую кнопку мыши, чтобы определить ориентацию.

Прим.: Чтобы выполнить привязку к эскизу, необходимо предварительно выбрать тип привязки "Привязка к эскизу".

Метод 5. Размещение компонентов на наложениях DWG

Перетащите компонент к 2D-объекту на наложении DWG и один раз щелкните левой кнопкой мыши. Компоненты можно привязывать к конечным точкам, средним точкам и вдоль объектов.
Если в модели определено несколько точек вставки, нажмите клавишу TAB, чтобы по очереди перебрать каждую из них, пока не будет выбрана нужная.
Продолжайте перемещать указатель мыши, чтобы повернуть компонент, или введите значение угла в поле ввода. Еще раз нажмите левую кнопку мыши, чтобы определить ориентацию.

Прим.: Чтобы выполнить привязку к наложению, необходимо предварительно выбрать тип привязки "Привязка к наложению DWG".

Продолжайте размещать дополнительные экземпляры того же компонента или щелкните правой кнопкой мыши и выберите Готово в контекстном меню, чтобы прекратить добавление компонентов.

В случае необходимости вернитесь в библиотеку компонентов Factory, чтобы найти и вставить другие компоненты.

Можно изменять положение и ориентацию компонентов после их размещения с использованием команд панели Связи вкладки Factory.

Прим.: Чтобы удалить компонент после добавления в сборку компоновки Factory, выберите его и нажмите клавишу Delete или щелкните правой кнопкой мыши и выберите команду Удалить.

Вставка компонентов из библиотеки "Компоненты Factory" (без опубликованных целевых поверхностей) в сборки компоновки Factory

Пользовательские данные без определенной целевой поверхности размещаются на перекрытии Factory таким же образом, как неопубликованные модели. Для получения дополнительной информации см. справку по Autodesk Inventor Factory в разделе Вставка моделей.

Пользовательские компоненты без определенной целевой поверхности отображаются внутри ограничивающей рамки. Стороны ограничивающей рамки параллельны плоскостям компонента. Точка вставки находится в углу ограничивающей рамки, которая выравнивается относительно системы координат.

Изменение значений параметров в обозревателе свойств Factory

После размещения компонента из Обозревателя компонентов его можно выбрать и изменить для него доступные Параметры модели или Другие параметры в обозревателе Свойства Factory. Обозреватель Свойства Factory автоматически отображается при создании новой компоновки. Для включения или отключения обозревателя Свойства Factory нажмите Вкладка "Factory" Панель "Инструменты" Свойства Factory в раскрывающемся меню Палитры.

В компоновке Factory выберите компонент, для которого требуется изменить значения параметров. (Нажмите и удерживайте клавишу Ctrl, если требуется выбрать несколько компонентов.) После выбора компонента можно редактировать любые значения, отображаемые в обозревателе Свойства Factory. Только Параметры модели, которые были указаны как Ключевые параметры при публикации, перечисляются в обозревателе Свойства Factory. В обозревателе Свойства Factory также отображаются некоторые выбранные параметры iProperty. К их числу относятся следующие параметры: "Имя", "Заголовок", "Автор", "Организация", "Каталог", "Ключевые слова" и "Комментарии".
Выделите одно из значений параметров в правом столбце и введите новое значение.
Чтобы восстановить измененное значение, нажмите кнопку Обновить.
Чтобы принять изменение и обновить компонент, нажмите клавишу Enter на клавиатуре или кнопку Обновить . Кнопка Обновить позволяет одновременно обновить значения нескольких параметров.
Если требуется изменить значение параметра для нескольких экземпляров одного компонента в компоновке Factory, нажмите кнопку Обновить другие экземпляры .

Изменение значений параметров варианта компонента в обозревателе свойств Factory

Значения параметров размещенного варианта компонента можно изменить с помощью обозревателя Свойства Factory.

В компоновке Factory выберите вариант компонента, который требуется изменить. (Нажмите и удерживайте клавишу Ctrl, если требуется выбрать несколько компонентов.) После выбора компонента щелкните кнопкой мыши в любом месте в поле значения Выбранный вариант, чтобы активировать стрелку раскрывающегося списка в крайней правой части.

Прим.: Имя параметра в варианте компонента, вероятнее всего, будет иным, чем в примере, показанном на рисунке.

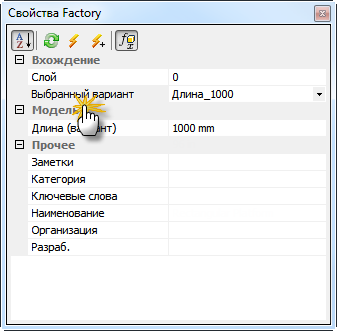

Щелкните стрелку вниз, чтобы отобразить раскрывающийся список доступных параметров варианта компонента для выбора.
Выберите требуемый параметр из списка и нажмите клавишу Enter или щелкните кнопку Обновить в верхней части обозревателя Свойства Factory.
Выбранный вариант компонента обновляется с учетом нового значения параметра.

Если необходимо присвоить другое значение из любого из существующих параметров варианта компонента, выполните следующие действия:

В компоновке Factory выберите вариант компонента, который требуется изменить. (Нажмите и удерживайте клавишу Ctrl, если требуется выбрать несколько компонентов.)

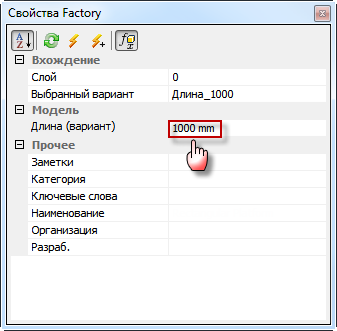

После выбора компонента нажмите кнопку Включить контролируемые параметры варианта в верхней части обозревателя Свойства Factory, чтобы активировать имя варианта параметра модели.

Прим.: Имя параметра в варианте компонента, вероятнее всего, будет иным, чем в примере, показанном на рисунке.
Введите новое значение имени параметра варианта и нажмите клавишу Enter или кнопку Обновить в верхней части обозревателя Свойства Factory.
Выбранный вариант компонента обновляется с учетом нового значения и появляется слово *Нет* в поле Выбранный вариант.

Перемещение размещенного компонента из одного слоя в другой

Выберите один или несколько компонентов из компоновки перекрытия Factory. Нажмите и удерживайте нажатой клавишу Ctrl или Shift для выбора нескольких объектов.

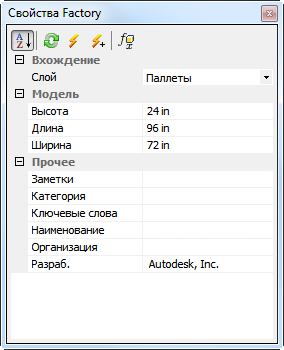

Имя слоя выбранного компонента отображается в верхней части обозревателя Свойства Factory. Если выбрано несколько компонентов в разных слоях, имя слоя отображается как *Многозначное*.
Нажмите стрелку вниз справа от имени слоя, чтобы отобразить раскрывающийся список, содержащий имена всех слоев, определенных в текущей компоновке.
Выберите слой, на который нужно переместить выбранные компоненты.
Раскрывающийся список закрывается, а имя выбранного слоя заменяет имя предыдущего слоя.
Нажмите кнопку Обновить на панели обозревателя Свойства Factory, чтобы переместить компоненты в другой слой.
Нажмите клавишу Esc или щелкните пустую область в графическом окне, чтобы отключить подсветку выбора.

Прим.: Дополнительные сведения о создании и использовании слоев см. в разделе справки Inventor Factory: Диспетчер слоев.

Ямы и платформы

Иногда в перекрытии Factory требуется устроить одну или несколько ям разных геометрических форм. В других случаях также требуется создать приподнятую плиту, то есть платформу. Для удовлетворения обоих требований в библиотеке системных компонентов предусмотрены готовые ямы и платформы.

Откройте папку Архитектура в обозревателе системных компонентов.
Затем откройте папку Яма или Платформа.
Выберите необходимый тип привязки в раскрывающемся меню на панели Параметры.
Для размещения ямы выберите необходимую геометрическую форму (прямоугольную, овальную, круглую и т. д.) в папке Яма.

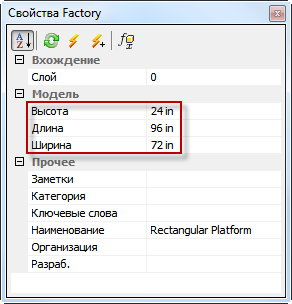

Чтобы изменить размеры компонента после размещения (включая толщину сплошной стенки ямы), отредактируйте значения его параметров в обозревателе Свойства Factory.

Прим.: При размещении ямы или платформы перекрытие Factory автоматически преобразуется в сплошное твердое перекрытие. (Это равносильно использованию команды Создать сплошное перекрытие.) Кроме того, отверстие ямы, вырезанное в перекрытии, автоматически обновляется при изменении положения ямы с помощью команды Переместить.
