Соединение двух размещенных компонентов

Соединение двух размещенных компонентов

Использование команды "Соединить"

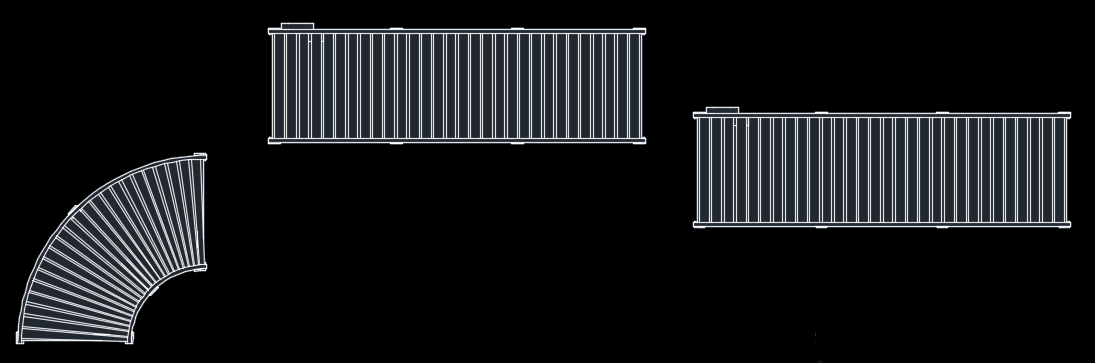

Возможны случаи, когда имеется два компонента с определенными соединителями в компоновке Factory, которые не соединены. Соединители на таких компонентах называются неиспользуемыми. Ниже представлен пример нескольких компонентов с неиспользуемыми соединителями. С помощью команды Соединить можно отобразить неиспользуемые соединители и соединить их друг с другом.

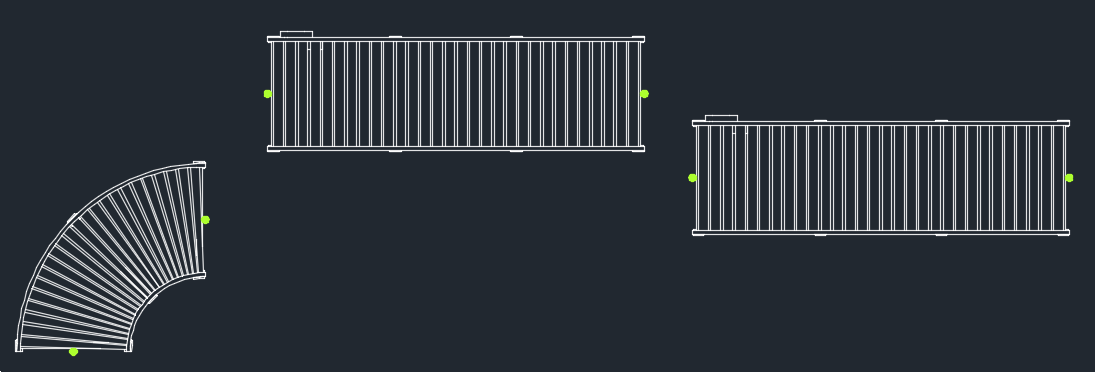

1. Выберите вкладку Factory > панель Утилиты > Соединить . При этом в компоновке отображаются все неиспользуемые соединители (в виде зеленых кружков).




2. Выберите первый соединитель на компоненте, который требуется присоединить. Кружок соединителя прикрепляется к указателю.
3. Далее переместите указатель с прикрепленным компонентом к соединителю компонента, с которым требуется выполнить соединение.
4. Щелкните мышью, чтобы соединить два компонента.

Соединенные компоненты перемещаются вместе как один компонент. Если требуется переместить их отдельно друг от друга, просто выберите вкладку Factory > панель Утилиты > Соединители отключены .

Совет: Кроме того, соединители можно отключить, сняв флажок Привязка к соединителю в процессе размещения и перемещения на вкладке Компоненты Factory в диалоговом окне Параметры. Кроме того, можно включить или выключить эту настройку в командной строке с помощью команды FACT_CSNAP. Для получения дополнительной информации см. раздел справки по Autodesk Inventor Factory Параметры компонентов Factory.
