Изменение размеров перекрытий и их перемещение

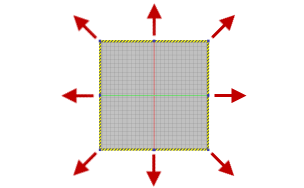

Можно использовать команду Изменить размер перекрытия, чтобы изменить размер путем перетаскивания границ. При выборе параметра Изменить размер перекрытия появляются ручки на углах и в средних точках кромок перекрытия. При перетаскивании ручки в поле ввода отображается размер перекрытия.

Новый размер перекрытия сохраняется в диалоговом окне Параметры перекрытия/сетки. Если установлен флажок Автоматическое изменение размера, команда Изменить размер перекрытия также изменит параметры минимального размера.

Используйте команду Переместить перекрытие, если требуется переместить перекрытие относительно осей X, Y или Z. В исходной точке (0,0,0) перекрытия Factory появляется начало координат. Выберите ось X, Y или Z начала координат и перетащите перекрытие в нужном направлении. Также можно ввести точное значение перемещения с помощью экранного индикатора(ЭИ) .
