Определение удлинения элемента сгиба в детали из листового металла.
Вызов
Расположенные на вкладке "Форма" диалоговые окна элементов деталей из листового металла: "Грань", "Сгиб" и "Фланец с отгибом".
- Удлинение и изгиб совмещенных граней

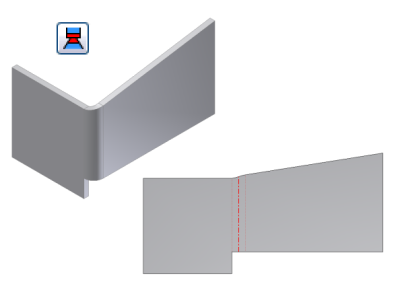

- Добавление материала вдоль граней, соединяемых сгибом (а не перпендикулярно оси сгиба). Полезно, когда боковые кромки грани не перпендикулярны. На следующих изображениях один и тот же сгиб создается с помощью каждого параметра. На первом изображении показано удлинение сгиба до боковой грани. Сравните область развертки с обеих сторон области сгиба.
- Удлинение сгиба перпендикулярно боковым граням
- Удлинение материала перпендикулярно боковой грани (по умолчанию), как показано на следующем изображении. Отметьте область развертки с обеих сторон области сгиба и сравните с той же самой областью на развертке, показанной ранее.
