Если деталь входит в сборку, ее необходимо активировать, прежде чем изменять представление грани.
- В графической области указать одну или более граней.
- Щелкните правой кнопкой мыши и выберите "Свойства".
- В диалоговом окне "Свойства грани", раскрывающийся список "Представление модели", выберите представление.
- Нажмите "ОК".
Следует придерживаться перечисленных ниже общих правил при изменении представления грани.
Если на конструктивный элемент с резьбой была наложена текстура, при изменении цвета грани будет изменен только основной цвет.

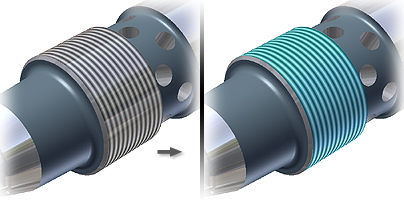

На следующем рисунке представление грани изменен на синий (небесно-голубой), однако резьба отображается черным цветом.
Представление грани прозрачной детали изменяется, но деталь остается прозрачной.

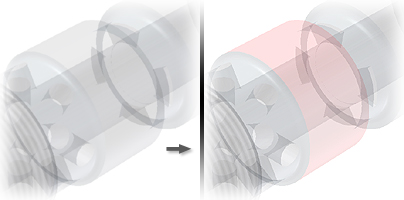

На этом рисунке представление грани изменен на красный (ярко-красный), однако он прозрачен в соответствии с видом детали.
Представление грани имеет приоритет перед видом элемента, который, в свою очередь, имеет приоритет перед представлением детали.

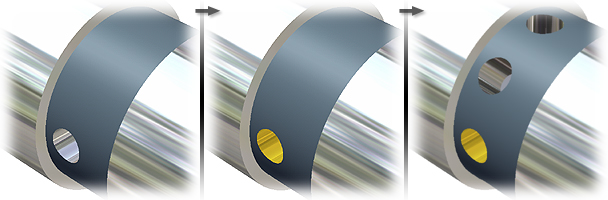

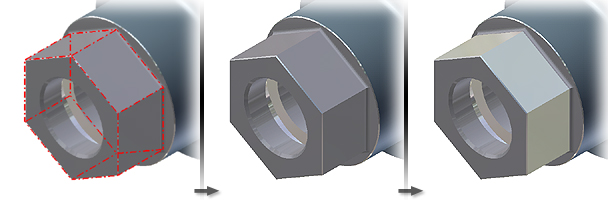

На этом рисунке для данного элемента выбран представление "Металл — сталь (полированная)". Представление некоторых граней изменен на "Цинк", что переопределяет вид элемента.
Если изменить представление грани элемента и затем включить его в массив, вид граней экземпляров не изменяется.
На данном рисунке представление элемента изменен на "Золото — металл". После создания массива значение представления его экземпляров остается прежним.
Если сборка содержит несколько экземпляров одной детали, все они обновляются при изменении представления грани.

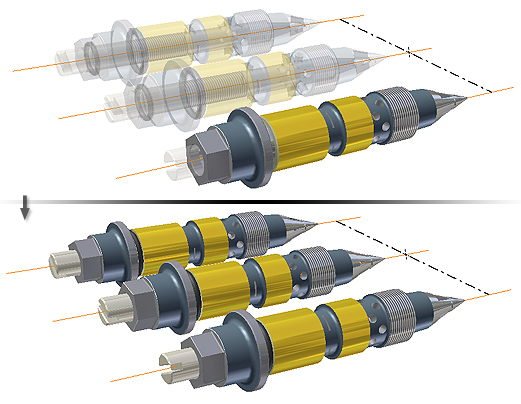

На данном рисунке представление грани изменен на "Золото — металл". При этом обновляется каждый экземпляр детали.
