Можно изменять как параметры эскиза, так и конструктивного элемента.

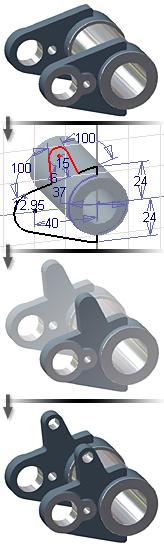

На следующем изображении на дальнем конце стержня была создана скоба в виде зеркально отраженного отображения другой скобы. Зеркально отраженная скоба является параметрической. Следовательно, она отражает изменения, внесенные в родительское выдавливание.
Изменения сохраняются вместе с исходными параметрами на случай, если потребуется восстановление после некорректного обновления модели.
Конец детали для отката деталей
В браузере последним элементом дерева модели автоматически устанавливается элемент "Конец детали". Символ можно перетащить вверх в иерархии модели для "отката" детали. Эта операция временно удаляет конструктивные элементы, расположенные ниже элемента "Конец детали", из модели, упрощая доступ и ускоряя обновление расположенных выше него конструктивных элементов. Перетащите обозначение обратно вниз для обновления модели.
Для разверток листового металла символ обозначение называется EOF.
Прозрачные команды
В Autodesk Inventor некоторые команды можно использовать в процессе выполнения других команд. Например, можно использовать команду "3D поворот" во время наложения зависимостей для сборки, или использовать зумирование в процессе вставки обозначения в чертеж. Команды "3D-поворот", "Зумирование" и другие подобные команды называются прозрачными.
Большинство прозрачных команд можно выбрать на лентах во время использования других команд. Для активизации команд прозрачного просмотра во время использования других команд можно использовать следующие комбинации клавиш:
- F2 — панорамирование вида.
- F3 — зумирование вида.
- F4 — поворот вида.
