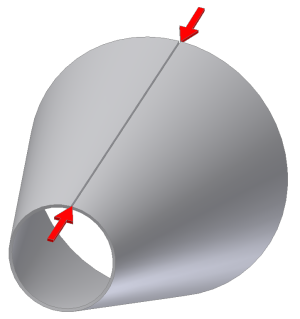

Чтобы развернуть некоторые конструкции из листового металла (например, переходные формы, создаваемые с помощью лофтированного фланца), созданные из эскизов замкнутых контуров, необходим разрыв. Элемент выреза также может быть использован для создания такого зазора. Однако элемент разрыва имеет ребра, расположенные перпендикулярно поверхности выреза, и несколько параметров для упрощения создания элемента.
Разрыв можно создать тремя способами.
- Выбор точки на кромке поверхности. Можно выбрать среднюю точку на кромке, конечную точку на вершине грани, рабочую точку или эскизную точку из эскиза, созданного ранее.
- Выбор грани модели и двух существующих точек на противоположных сторонах грани для определения начала и конца разрыва. Это могут быть рабочие точки, средние точки на кромках грани, конечные точки на вершинах грани или эскизные точки из эскиза, созданного ранее.
- Удаление выбранной грани целиком (обычно это грань сгиба).
Элемент разрыва можно разместить в любом месте в журнале элементов. В одной модели детали из листового металла может содержаться несколько элементов разрыва.
Прим.: Элементы разреза не рассекают отверстия, выноски, рельефы и другие сформированные элементы, которые находятся на траектории разреза.
