Добавьте фланец на грань листового металла с использованием нескольких ребер.
- Выберите на ленте вкладку "Листовой металл"
панель "Создать" Фланец

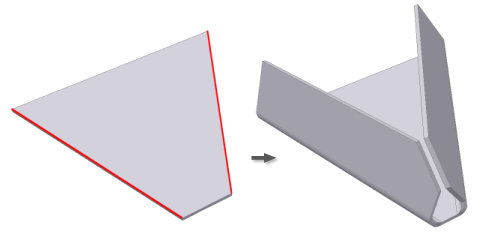

. - Режим выбора ребра активен. Выберите несколько кромок, чтобы получить фланцы, используя вводимые значения.
Осуществляется предварительный просмотр фланцев по выбранным ребрам с использованием параметров по умолчанию. Фланцы, которые используют общий угол, автоматически демонстрируют полное или частичное сглаживание.
Прим.: Если смежные фланцы при предварительном просмотре не отображаются со сглаженными углами, убедитесь, что в диалоговом окне "Фланец" на вкладке "Угол" установлен флажок Применить автостык. - Можно также изменить любые параметры фланца. Эти параметры применяются к каждому созданному фланцу.
- Нажмите кнопку ОК или щелкните Применить, чтобы добавить несколько фланцев.
Прим.: К фланцам, не являющимся компланарными, также применяется авто-сглаживание.
Прим.: Фланцевые соединения создаются, когда выбранные ребра компланарны и не параллельны.
- Если габариты фланцев достаточно близки (в зависимости от зазора соединения), создается полный угол.
- Если фланцы пересекаются, то создается частичное соединение.

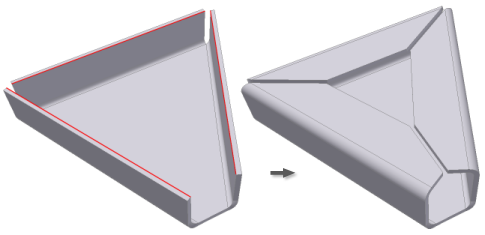

- Если ребра встречаются на общем сгибе так, что все три сгиба обращены внутрь, создается сгиб с тремя углами.
