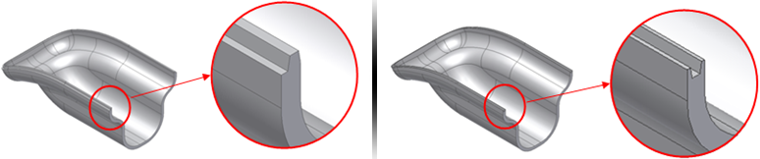

Создание элемента "Выступ" или "Канавка" на тонкой стенке детали.
- Вызов
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь" , чтобы отобразить панель "Пластиковая деталь", а затем выберите "Выступ"
.
Переключатель выступ/канавка - Определение типа элемента: выступ или канавка.
Форма
- Кромки выступа
- Позволяет выбрать одну или несколько траекторий. Каждая траектория может сохранять касательность. Все траектории одного и того же выступа/канавки должны оставаться на грани с сохранением танегнциальности.
- Направляющая грань
- Позволяет выбрать направляющую грань. Возле направляющей грани находятся кромки выступа. Если параметр выбран, сохраняется постоянный угол поперечного сечения выступа/канавки вдоль всей траектории.
- Направление извлечения
- При установке этого флажка в окне отображается кнопка со стрелкой выбора. Нажмите эту кнопку для выбора направления извлечения выступа/канавки. Этот параметр является альтернативой направляющей грани. Если параметр включен, поперечное сечение выступа/канавка остается параллельным вдоль всей траектории.
- Удлинение траектории

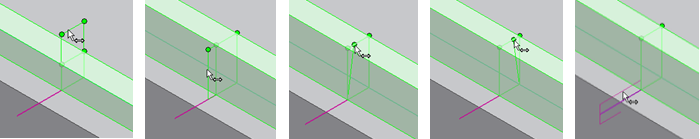

- При установке этого флажка в окне отображается кнопка со стрелкой выбора. Нажмите, чтобы выбрать элементы обрезки выступа/канавки. Одна команда позволяет выбирать элементы обрезки и секции траектории, которые требуется сохранить или удалить. Используйте зеленые и желтые точки для определения тех участков траектории, которые необходимо сохранить или удалить.
Выступ

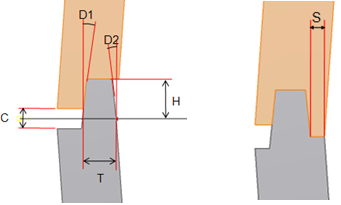

Вкладка "Выступ" содержит поля ввода геометрических параметров элемента с типом "Выступ". В качестве альтернативы точного ввода в текстовое поле используются манипуляторы, позволяющие выполнять интерактивный ввод размеров для всех параметров.
Вкладка "Выступ" имеет текстовые поля для ввода значений следующих параметров:
- Углы уклона выступа D1, D2
- Высота выступа H
- Толщина выступа T
- Ширина плеча S
- Высота зазора C
Канавка

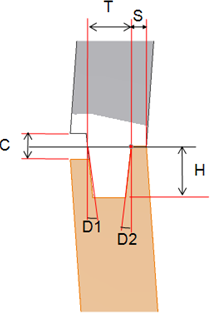

Вкладка "Канавка" содержит поля ввода геометрических параметров элемента с типом "Канавка". В качестве альтернативы точного ввода в текстовое поле используются манипуляторы, позволяющие выполнять интерактивный ввод размеров для всех параметров.
Вкладка "Канавка" содержит следующие текстовые поля ввода:
- Углы уклона канавки D1, D2
- Высота канавки H
- Толщина канавки T
- Ширина плеча S
- Высота зазора C
