Создание выносного элемента

Создание выносного элемента позволяет дополнительно изобразить в нужном масштабе какую-либо часть объекта. При создании выносного элемента схемы видны направляющие линии сборки. При необходимости их видимость можно отключить.

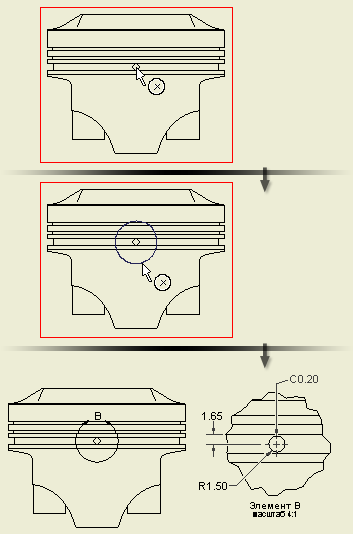

Выберите на ленте вкладку "Размещение видов" панель "Создать" Выносной вид. Щелкните для выбора существующего вида в качестве исходного. В диалоговом окне "Выносной элемент" задайте идентификатор вида, масштаб и видимость метки вида. При необходимости нажмите "Редактировать метку вида" и отредактируйте метку выносного элемента в диалоговом окне "Формат текста". Задайте для выносного элемента стиль отображения и форму рамки. Выберите форму выреза. При выборе плавной линии выреза вокруг полученного выносного элемента можно отобразить границы и добавить соединительную линию между выносным элементом и границами на базовом виде. В графическом окне щелчком мыши укажите центр детализации, затем переместите курсор и щелкните для задания наружной границы выносного элемента. Переместите образец вида в нужное положение и щелкните для его размещения. Выносной элемент пропорционален размеру границы. Демонстрационный ролик о создании выносного элемента Советы: Чтобы изменить положение идентификатора базового вида, наведите на него указатель мыши. Когда рядом с указателем отобразится буква А, щелкните идентификатор вида и перетащите его по периметру формы. Чтобы изменить идентификатор базового вида, щелкните его правой кнопкой мыши и выберите команду "Текст". Чтобы изменить стрелку на границе выносного элемента, щелкните ее правой кнопкой мыши в базовом виде. Затем выберите команды "Редактировать 1-ую стрелку" или "Редактировать 2-ую стрелку". Выберите новую стрелку в диалоговом окне "Изменение стрелки-указателя" и нажмите кнопку "Применить". Для того, чтобы добавить выноску к идентификатору выносного элемента на родительском виде, щелкните правой кнопкой мыши по обозначению выносного элемента и нажмите "Параметры" "Выноска". Затем переместите идентификатор выносного элемента в требуемое положение. Линия выноски создается автоматически в соответствии с настройками в стиле аннотации к виду. Для изменения границ выносного элемента щелкните правой кнопкой мыши выноску детали, выберите в контекстном меню пункт "Параметры", а затем выполните следующие действия: Выберите "Плавная линия разрыва" для замены ломаных линий выреза выносного элемента плавными. Затем можно выбрать следующие параметры. Выберите "Все границы", чтобы отобразить границу вокруг выносного элемента. Выберите "Соединительная линия", чтобы создать соединительную линию между выносным элементом и его границей на базовом виде.

Редактирование соединительной линии

Щелкните правой кнопкой мыши обозначение выносного элемента (границу или соединительную линию). Чтобы добавить вершину для соединительной линии, выберите в меню пункт "Добавить вершину". Выберите точку на соединительной линии, чтобы добавить вершину. Переместите созданную вершину в другое положение. Чтобы удалить вершину, щелкните ее правой кнопкой мыши и выберите в меню пункт "Удалить вершину".
