Вырежьте область на сгибе в детали из листового металла.
- Выберите на ленте вкладку "Листовой металл"
панель "Изменить" Вырезать
. Если в эскизе имеется единственный контур, то он выделяется автоматически.
- Если профилей несколько, то следует нажать кнопку Профиль и выбрать нужный профиль.
- Выберите "Вырез на сгибе".
- Примите значение параметра "Толщина" в качестве значения глубины для сквозных вырезов. Можно задать глубину частичного выреза в качестве процентного соотношения от параметра "Толщина" или ввести точное значение глубины.

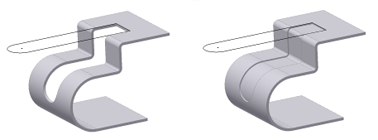

- Нажмите кнопку "ОК". Прим.: На следующем рисунке эскиз является видимым на обоих примерах. На рисунке слева показан простой вырез по нескольким сгибам, причем значение расстояния равно значению параметра "Толщина". На рисунке справа показаны те же вырезы, но значение расстояния равно половине значения параметра "Толщина".
Демонстрационный ролик о создании вырезов на сгибах
Советы по созданию эскизов для элементов выреза
При создании эскиза профиля, который будет использоваться для создания элемента выреза по сгибам, рекомендуется спроецировать на эскиз развернутую геометрию. Сначала выберите плоскую грань для создания эскиза. Затем используйте команду "Проецирование развертки" (расположена рядом с командами "Проецирование геометрии" и "Проецирование ребер") для выбора граней рядом с первоначально выбранной гранью эскиза. Эта команда используется для проецирования плоской грани вместе с линиями сгиба, которые можно использовать для нанесения размеров на эскиз. И наконец, используйте команду эскиза "Разрезать модель" для удаления геометрия модели после гибки c плоскости эскиза.
