При изготовлении деталей из листового металла часто очень важно, чтобы создание физических сгибов осуществлялось в определенной последовательности. Порядок сгибов может быть определен, когда модель отображается в состоянии развертки. После определения порядка сгибов, его можно представить в виде аннотации к таблице сгибов на рабочих чертежах.

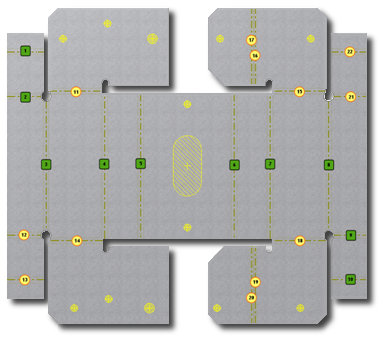

Порядок сгибов указывается на модели в состоянии развертки с помощью цветных значков, содержащих порядковый номер. Круглые значки одного цвета указывают сгибы, для которых сохраняется порядок по умолчанию. Квадратные значки другого цвета указывают сгибы, которые были изменены. Используемые цвета определяются активной цветовой схемой.
Порядок сгибов можно изменить тремя способами:
- Направленное переупорядочение
- Выдается запрос для выбора начального и конечного символа. В соответствии с алгоритмом пересечения плоской грани изменяется нумерация осевых линий сгибов, расположенных между выбранными начальным и конечным значками.
- Последовательное переупорядочивание
- После выбора исходного символа осевой линии сгиба, который требуется изменить, выбор сгибов вручную осуществляется до тех пор, пока не будет завершена новая последовательность.
- Индивидуальное изменение
- Выполняется выбор и изменение определенного символа осевой линии.
Дублирующиеся идентификаторы последовательности могут быть использованы для обозначения нескольких осевых линий сгибов.
