Зеркально отраженное отображение эскизной геометрии относительно осевой линии.
Для начала с помощью команд на вкладке "Эскиз" необходимо создать геометрию, которую требуется зеркально отразить.
- Выберите на ленте вкладку "Эскиз"
панель "Массив" "Зеркальное отражение". - В диалоговом окне "Зеркальное отражение" нажмите кнопку "Выбрать".
- В графической области выберите геометрические объекты, которые требуется зеркально отразить.
- В диалоговом окне нажмите "Ось отражения".
- Указать отрезок в качестве отображающей оси.
- В диалоговом окне нажмите "Применить".
Зеркально отраженное отображение эскизной геометрии выполняется относительно отрезка, выбранного в качестве оси симметрии. Зависимости симметричности применяются между зеркально отраженными геометриями. Можно удалить или изменить сегменты после зеркального отражения, а оставшиеся сегменты остаются симметричными.

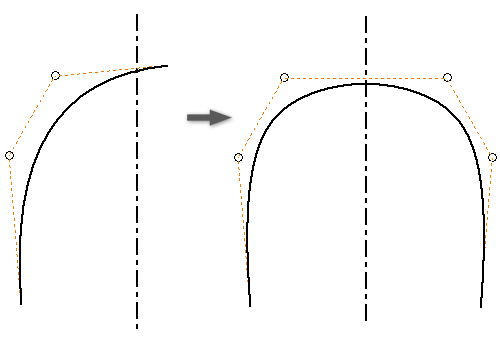

Создать самозеркально отраженные сплайны
Если выбран параметр "Самозеркально отраженные", с помощью команды "Зеркальное отражение" создается один сплайн, зеркально отраженный относительно оси отражения. Этот параметр доступен, если геометрия, выбранная для зеркального отражения, является сплайном и пересекает ось отражения.
- В 2D-эскизе создайте сплайн.
- Создать линию отражения, пересекающую сплайн в точке симметрии.
- Выберите на ленте вкладку "Эскиз" панель "Массив" "Зеркальное отражение".
- В диалоговом окне "Зеркальное отображение" нажмите кнопку "Выбрать".
- В графической области выберите сплайн для зеркального отражения.
- В диалоговом окне нажмите "Ось отражения".
- Указать отрезок в качестве отображающей оси.
- Выберите параметр "Самосимметрия".
- Нажмите кнопку "Применить".
