Разделите грани детали, чтобы добавить уклон, обрезать деталь и удалить одну из сторон или разделить деталь на два твердых тела.
Также можно использовать команду "Разделить" для разделения граней твердых и поверхностных тел и разделения деталей на отдельные твердые тела.

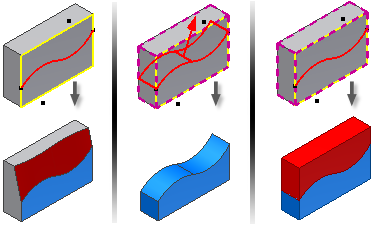

Используйте команду "Разделить", чтобы разделить грани детали, обрезать всю деталь и удалить одну из полученных частей или разделить твердое тело на два тела. После использования команды "Разделить грань" можно применить уклон к граням по обеим сторонам разделения. Можно также выбрать 3D кривые для разделения граней.
Геометрия для использования в качестве линии разъема
Деталь можно разделить с помощью рабочей плоскости или линии разъема, построенной на рабочей плоскости или грани детали. Линия разделения может состоять из отрезков, дуг и сплайнов. Часто в качестве элемента разделения при выполнении команды "Разделить" используется поверхностное тело.
Разделение граней с разными углами уклона
Из граней, разделенных за одну или несколько операций, образуются новые грани. Таким образом, каждую новую грань можно отдельно наклонять с помощью команды "Наклон грани". Углы наклона могут быть различными.
