Параметрический ряд

Придавайте часто используемым деталям разные размеры, изменяйте их материалы или типы крепления.

При преобразовании детали в параметрический ряд задаются параметры и свойства, которые необходимо изменять для каждой детали.

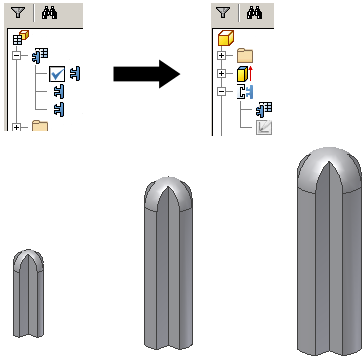

Если предполагается использовать в качестве параметрического элемента деталь целиком, то можно создать табличную параметрическую деталь и на ее основе создать табличный параметрический элемент. Используйте команду "Извлечь параметрический элемент", чтобы сохранить параметрическую деталь как параметрический элемент. После сохранения табличного параметрического элемента в каталоге воспользуйтесь командой "Создание параметрических элементов", чтобы внести изменения в таблицу.

Прим.: Между исходной параметрической деталью и параметрическим элементом нет никакой связи. Сохраните файл детали, если необходимо оставить копию исходной параметрической детали.

В таблице создания параметрической детали можно определить отдельные элементы параметрического ряда путем указания их значений. Можно также добавлять и редактировать элементы во внедренной электронной таблице Microsoft Excel. Каждая строка в таблице параметрической детали является элементом параметрического ряда.

В столбце "Элемент" таблицы параметрических рядов имя файла по умолчанию назначается по имени параметрического ряда. К имени каждого элемента добавляется цифра в порядке возрастания. При необходимости в диалоговом окне "Создание параметрической детали" нажмите "Параметры", чтобы задать другую схему именования, или введите новое имя в ячейке элемента.

Любой элемент, который выбран в таблице "Создание параметрического ряда" выделяется в графической области. При выборе столбца или ячейки, к которым принадлежит элемент, он будет выделен в графической области, если это возможно.

Параметры в параметрическом ряду

Рекомендуется создавать деталь с размером, относительно приближенным к фактическому. Затем используйте размеры для обеспечения точности эскизной геометрии. Если необходимо, при создании таблицы параметрических деталей, размеры можно редактировать.

Если известно, что создаваемая деталь должна быть деталью параметрического ряда, при добавлении размеров создайте параметры со значимыми именами. Например, в поле редактирования размера введите "Длина = 75 мм". Длина эскиза изменится на 75 мм, а в таблицу будет добавлен параметр с именем "Длина".

Параметры появляются в порядке их добавления в таблицу параметрической детали. При добавлении параметров обращайте особое внимание на порядок, так чтобы связанные столбцы параметров группировались вместе.

Советы по созданию параметрических рядов

• Определите, какая деталь изменяется в версиях проекта.
• После создания основной детали переименуйте системные параметры и создайте уникальные имена параметров с помощью команды "Параметры". Затем используйте команду "Создание параметрического ряда", чтобы создать параметрическую деталь. Параметры с именами автоматически добавляются в таблицу параметрической детали.
• При создании параметрического ряда измените элементы так, чтобы они существенно различались, с помощью функций "Подавить элементы" и "Восстановить элементы". Добавьте элементы в таблицу параметрических рядов, а затем задайте статус подавления для элементов в каждом ряду таблицы параметрических рядов.
• В окне "Создание параметрического ряда" на правой панели щелкните правой кнопкой мыши материалы, размеры или другие важные значения и обозначьте ключи. В браузере модели отображаются только значения ключей. Номера ключей определяют порядок расположения, например 3 ключ располагается под 2 ключом, который в свою очередь располагается под 1 ключом.
• если не указать единицы измерения в ячейке таблицы, используются единицы измерения документа по умолчанию.
• Чтобы включить свойства детали в чертежи, включите их в таблицу параметрических рядов, даже если значения в элементах одинаковы.
