Маркировка граней модели служит для нанесения меток, товарных знаков, логотипов и гарантийных печатей.
После вставки изображения в эскиз разместите его с помощью зависимостей и размеров, а затем примените его как маркировку.
Для создания маркировки используется деталь нулевой толщины (поверхность), на которую накладывается изображение. При необходимости изображение можно разместить и на грани детали.
Размер и положение изображений в маркировке
После вставки изображения в эскиз разместите его с помощью зависимостей и размеров, а затем примените его как маркировку. Используйте команду "Маркировка" на вкладке "3D-модель" для выбора изображения маркировки.
После вставки изображения в эскиз можно выполнить следующие действия:
- Щелкните мышью в центре изображения и перетащите его.
- Щелкните мышью на боковой стороне или угловой точке и измените размер изображения. При изменении размера сохраняются исходные пропорции изображения (отношение длины к ширине).
- Щелкнуть на ребре изображения и повернуть его.
Рекомендуется нанести обозначения размера изображения и наложить на него зависимости относительно других элементов геометрии.
Маркировка, которые соответствует форме грани
В диалоговом окне "Маркировка" можно установить флажок "Деформировать" при нанесении маркировки на плоские, цилиндрические и конические грани. При установке флажка изображение маркировки не искажается, воспринимая форму искривленных граней. При снятии флажка изображение будет проецироваться на грани.

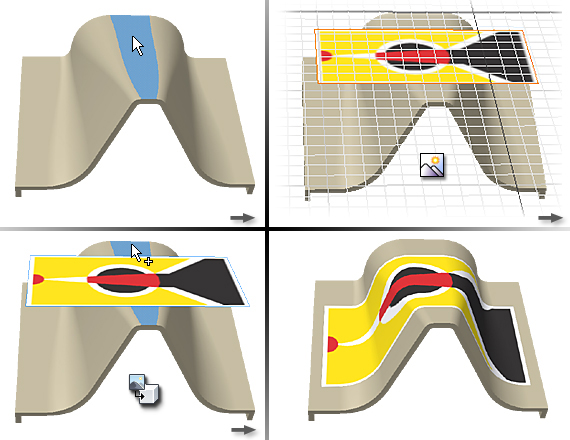

На следующие ниже рисунке показано расположение маркировки при выбранных параметрах "Выровнять по грани" и "Цепочки граней".

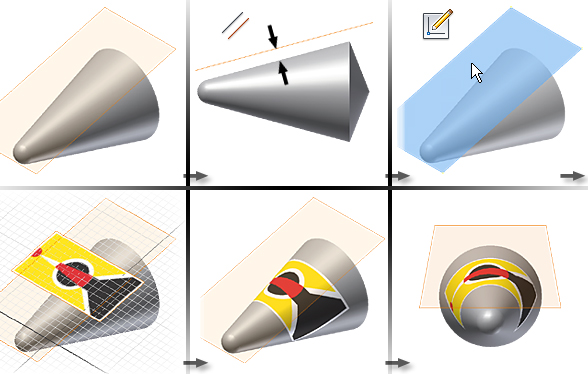

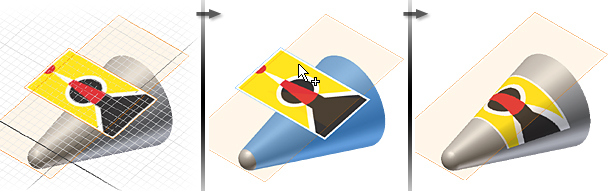

На следующем рисунке показано расположение маркировки на конусе при выбранных параметрах "Деформировать" и "Цепочки граней".
На следующем ниже рисунке показано расположение маркировке на сплайновой, прямой и изогнутой поверхностях с выбранным параметром "Цепочки граней".
Советы по созданию маркировок, которые соответствуют форме
- Плоскость эскиза с изображением маркировки должна располагаться по касательной или параллельно грани, предназначенной для маркировки.
- Направление нормали плоскости эскиза должно совпадать с направлением грани для маркировки. Прим.: Если маркировка является невидимой, направление плоскости эскиза отличается от направления грани. Если плоскость эскиза с изображением маркировки является рабочей плоскостью, отредактируйте эскиз. Затем щелкните правой кнопкой мыши рабочую плоскость и выберите "Отразить нормаль" для изменения направления нормали.
- Размер изображения маркировки не должен превышать размер грани, на которую оно наносится. Выходящие за пределы грани фрагменты изображения будут удалены.

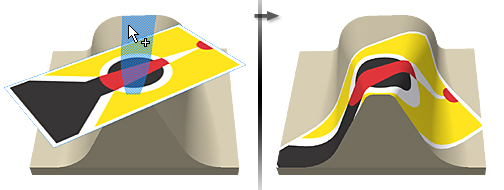

На следующем рисунке показан результат нереалистичного расположения маркировки.
Для нанесения маркировки на смежные грани выберите параметр "Цепочки граней". Не рекомендуется наносить маркировку на угол между гранями. При этом возникают искажения ее изображения.
Маркировка, применяемая без использования параметра "Искривление"
Снимите флажок "Деформировать" для нанесения маркировки на цилиндрическую, тороидальную или другую неплоскую грань. Проецирование выполняется по нормали к плоскости эскиза.

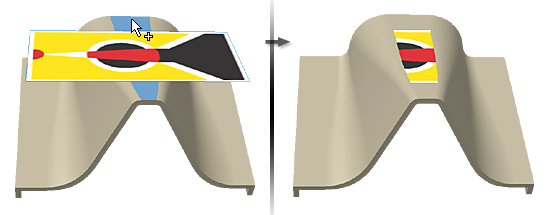

На следующие рисунке показано размещение маркировки. Параметры "Выровнять по грани" и "Цепочки граней" отключены.
На следующем рисунке показано расположение маркировки на конусе, если параметры "Деформировать" и "Цепочки граней" не выбраны.

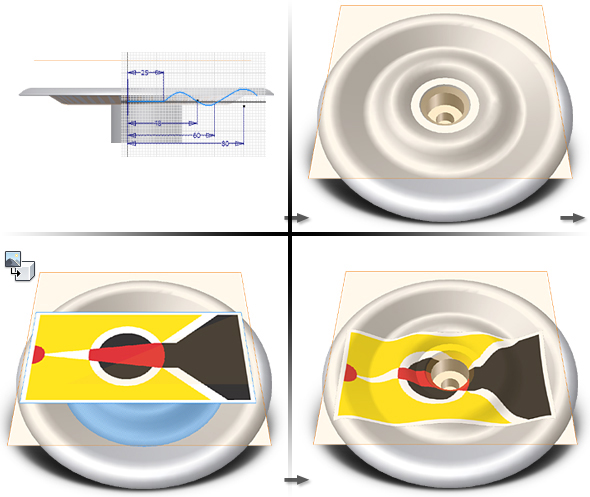

Если флажок "Деформировать" снят, выбранные грани не должны быть касательными относительно друг друга. Они могут располагаться под любым углом, кроме перпендикулярного. Примером может служить нанесение маркировки на сложную тарельчатую поверхность. Такая поверхность строится путем вращения пересекающихся сплайнов и дуг перпендикулярно их плоскости построения.
Маркировку можно применять к следующим элементам:
- На выпуклости и впадины. Маркировка перекрывает собой впадины, не прогибаясь в местах углублений.
- На грани, расположенные под углом, но не перпендикулярно друг к другу. Маркировка наносится только на одну из перпендикулярных граней.
- На грани, не искажающие изображение. Например, не рекомендуется наносить маркировку на расположенные под углом грани.
Для нанесения маркировки на смежные грани выберите параметр "Цепочки граней". Не рекомендуется наносить маркировку на угол между гранями. При этом возникают искажения ее изображения.

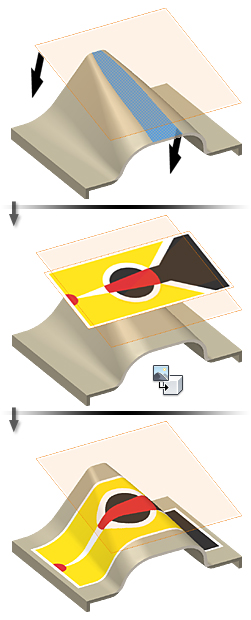

На следующем ниже рисунке показано нормальное направление плоскости эскиза и сбалансированное нормальное направление проекционной плоскости.

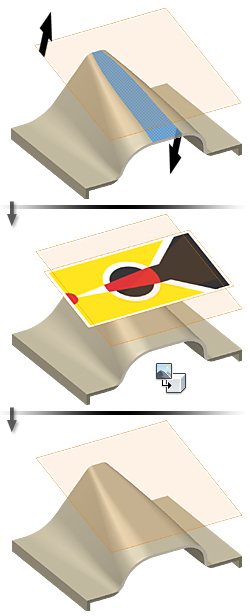

На следующем ниже рисунке показано нормальное направление плоскости эскиза и несбалансированное нормальное направление проекционной плоскости.
