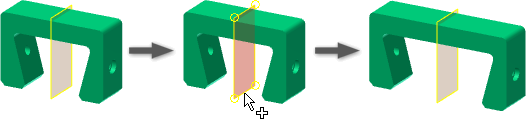

В среде твердых тел удлинение или сжатие базового твердого тела выполняется вдоль оси.
Изменение размера базового твердого тела выполняется перпендикулярно выбранной плоскости. При удалении или сжатии базового твердого тела новый элемент не добавляется.
- Вызов
- Щелкните правой кнопкой мыши компонент в обозревателе и выберите пункт "Редактировать твердое тело" для активации среды моделирования твердых тел. На вкладке Редактировать базовое твердое тело
панель "Изменить" щелкните Удлинить/сжать тело
.
- Плоскость
- Выбор рабочей плоскости или плоской грани в качестве участка, вдоль которого удлиняется или сжимается базовое твердое тело.
- Удлинить/Сжать
-
Выбор операции равномерного удлинения
или сжатия
базового твердого тела на заданное расстояние с двух сторон от выбранной плоскости. - Расстояние
- Определение расстояния удлинения или сжатия базового твердого тела, выраженного в качестве числового значения или формулы.
