С помощью инструмента "Участок поверхности" можно создать плоскую или 3D поверхность, используя замкнутую последовательность ребер. Примените условия касательности (G1) или перекрытия (G0) для каждого ребра и оцените результаты, прежде чем создать участок. Когда задан первый замкнутый контур, можно начать выбор ребер для второго контура.
Последовательность ребер должна представлять собой непрерывную касательную. Чтобы отменить выбор последнего ребра в последовательности, щелкните правой кнопкой мыши, а затем в открывшемся контекстном меню выберите "Отмена последнего выбора". При необходимости повторите операцию, чтобы удалить дополнительные грани. Чтобы удалить элемент из списка, выберите его и нажмите кнопку "Удалить".
Прим.: Используйте прежде всего для импортированных данных поверхности. Для получения наилучших результатов не рекомендуется использовать при создании других элементов, таких как элемент фрезеровки, оболочки, толщины/смещения.

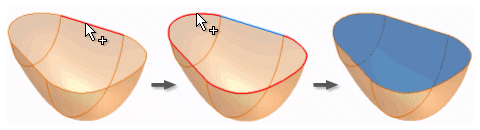

Создание заливки контура из последовательности ребер
- На ленте перейдите на вкладку "Конструкция"
панель "Поверхность" Участок поверхности. - Выберите последовательность непрерывных соприкасающихся ребер, которые образуют замкнутый контур.
- Откройте список условий, чтобы выбрать граничное условие для каждого ребра или набора выбранных ребер. По умолчанию для ребер задано условие G0. Прим.: Поскольку для непрерывных ребер должно быть задано одно условие, все выбранные ребра поверхности, соприкасающиеся или непрерывные, объединяются и обозначаются как единое ребро.
- Дополнительно можно выбрать другой контур.
- Нажать "ОК" для создания участка поверхности.
Прим.: Можно выбирать только плоские участки. Если область не является плоской, выберите первый контур, а затем с помощью инструмента "Выбрать другое" выберите дополнительные геометрические объекты для следующего контура.
