Модуль проектирования деталей из листового металла является расширением среды разработки деталей.
Специальные команды для листового металла упрощают работу как с моделями после гибки, так и с развернутыми моделями. В чертежах, содержащих таблицы отверстий, высечек и сгибов, возможно создание и документирование разверток, предоставляющих подробную информацию производителя. Развертки можно экспортировать в форматы, соответствующие отраслевым стандартам, для изготовления на ЧПУ.
Способы создания детали из листового металла
- Создайте деталь из листового металла с помощью шаблона листового металла. Значения толщины материала, радиуса гибки и угловой просечки хранятся в шаблоне. Команды эскизов используются для создания профиля для базовой грани или начального фланца с отгибом. Затем следует выйти из эскиза и создать элемент детали из листового металла, а затем добавить дополнительные элементы детали из листового металла, необходимые для завершения детали.
- Создайте обычную деталь одинаковой толщины, а затем преобразуйте ее в деталь из листового металла. При определении детали в качестве детали из листового металла отображается вкладка "Листовой металл", и в список параметров добавляются параметры, относящиеся к деталям из листового металла.
И наоборот, деталь из листового металла можно преобразовать в стандартную деталь. При этом закрывается вкладка листового металла и восстанавливаются команды и среда для моделирования стандартных деталей. Автоматическое преобразование детали из листового металла в стандартную деталь приведет к удалению развертки из листового металла. При удалении развертки в детали из листового металла удаляются также все виды развертки на связанных чертежах.
Прим.: При использовании этого метода необходимо следить за тем, чтобы толщина моделируемого листа соответствовала настройке параметра толщины материала. После преобразования обычной детали в деталь из листового металла рекомендуется заменить значения размеров и параметров толщины листового металла параметром "Толщина". Например, в элементе выдавливания следует использовать параметр "Толщина" для определения глубины выдавливания конструктивного элемента. Параметр "Толщина" служит для обновления толщины детали при изменении правила обработки деталей из листового металла или при переопределении параметра "Толщина" вручную в диалоговом окне "Параметры листового металла по умолчанию". - Для создания детали из листового металла, соответствующей определенному набору условий, следует построить ряд поверхностей, после чего сшить их, а затем придать им толщину.
Детали из листового металла или обычные детали
Деталь из листового метала создается в качестве плоского листа металла одинаковой толщины. Такие элементы, как радиусы гибки и размеры технологических элементов, обычно также одинаковы по всей детали. Для этих параметров вводятся значения, а затем программа применяет их в процессе проектирования. Например, при создании фланца сгиб добавляется автоматически.

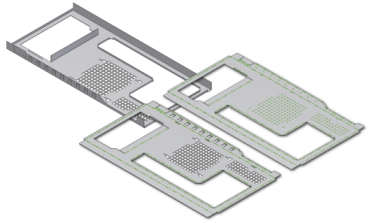

В целях изготовления необходимо преобразовать модель с гибкой в развертку. Затем можно переключиться между видом сложенной модели и видом развертки, дважды щелкнув узел обозревателя "Модель после гибки" или "Развертка".
В целях корректировки в развертку можно добавлять элементы. Эти операции обычно выполняются, чтобы поддержать производственную практику, характерную для мастерских. Элементы, добавленные в развертку с использованием команд на вкладке "Развертка", не отображаются при просмотре модели в сложенном состоянии.
