Векторная публикация

При векторной публикации снимки экспортируются без потери четкости. Выходной файл SVG имеет меньший размер, чем файл растрового изображения.

Вызов команды: вкладка "Главная" панель Публикация Вектор.

Диалоговое окно "Публикация вектора"

Выбор объекта для публикации

Document
Публикация всех раскадровок, содержащихся в документе.
Текущая раскадровка
Публикация текущей раскадровки.
Текущий снимок
Публикация текущего снимка.

Выбор объекта для публикации

Улучшенная векторная графика (данные B-Rep будут включены в файл)

Обеспечение векторной публикации высокого качества. Этот параметр доступен, если добавляемые данные поддерживаются сервером Autodesk Inventor.

Поддерживаются следующие типы файлов.

Справка по моделям

Статус

Статус компонента — обычный.

Исходный компонент не может быть найден с помощью пути к файлам, который использовался при вставке этого компонента.

Компонент нуждается в обновлении.

Прим.: Можно продолжить векторную публикацию после того, как все компоненты получат статус "Обычный".
Компонент Отображение названий вставленных моделей.
Ссылка Отображение пути к файлу вставленной модели.
Обозреватель Поиск компонента, имеющего статус "Отсутствующий".
Прим.: Кнопка "Обозреватель" недоступна для файлов Inventor. Можно использовать команду Восстановить из локальных файлов/хранилища для поиска файлов программы Inventor, для которых были изменены пути.
Сохранить с файлом данные граничного представления

Сохранение с файлом IPB данных граничного представления. Выбор этого параметра приводит к минимальному увеличению размера файлов IPB. Если сохранить файл IPB, когда этот параметр выбран, в следующий раз векторная публикация файла пройдет гораздо быстрее вне зависимости от отсутствующих компонентов.

Кромки:
внутренние

Задание ширины внутренних кромок модели.

Силуэт

Задание ширины кромок силуэта модели.

Примеры векторной графики

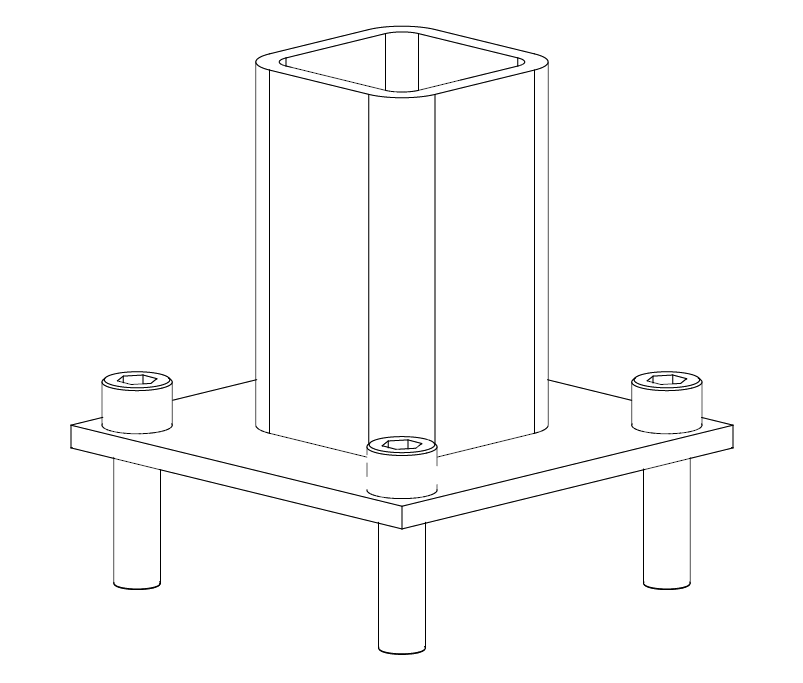

Векторная графика по умолчанию:

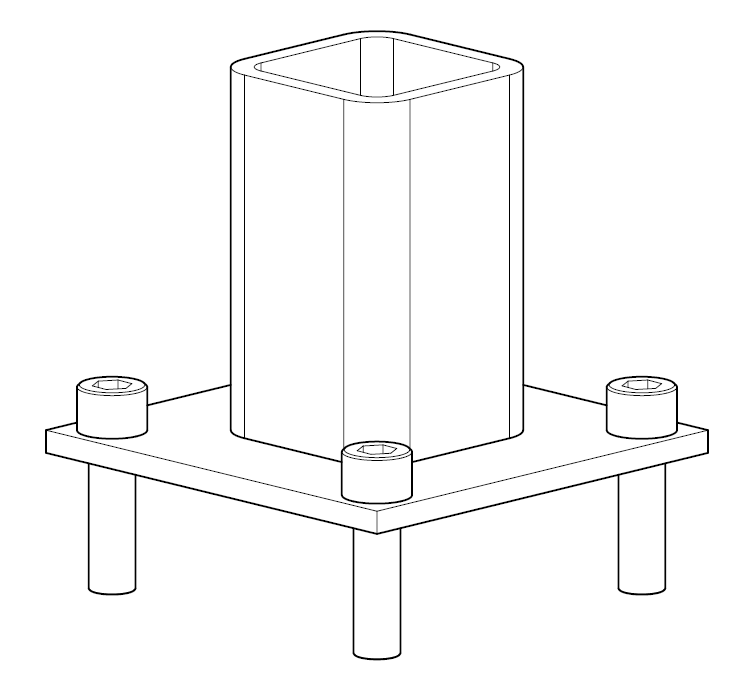

Улучшенная векторная графика с яркими кромками силуэта:
