Упражнение 3. Добавление слоя дорог и определение стиля

В бизнес-зоне видна область, которая лежит в зоне затопления. Однако без карты дорог трудно определить конкретные улицы. В этом уроке добавляется карта дорог, на которой помечаются названия улиц. Таким образом будет легче определять улицы, находящиеся в зоне затопления.

Прим.:

В этом упражнении используется карта AnalyzeMapOverlay.dwg, созданная и измененная в разделе Упражнение 2. Использование наложения для сравнения двух слоев.

Добавление дорог на карту

  1. Выберите последовательно вкладку "Главная"панель "Данные""Подключить".
  2. В окне "Подключение данных" в списке "Подключения данных по поставщикам" выберите "Добавить подключение SHP".
  3. Щелкните рядом с полем "Исходный файл или папка" и найдите папку, в которую скопированы файлы образцов.
  4. В диалоговом окне Открыть выберите ROADS.SHP и нажмите Открыть.
  5. В диалоговом окне "Подключение данных" нажмите кнопку "Подключить".
  6. В окне "Подключение данных" нажмите кнопку "Добавить на карту".
  7. Закройте окно Подключение данных.

Определение стиля дорог на карте.

  1. На вкладке "Диспетчер отображения" выберите слой дорог и нажмите "Стиль".
  2. В Редакторе стилей выберите элемент "Стиль".
  3. В диалоговом окне "Стиль линии" измените цвет дорожного покрытия на черный. Нажмите кнопку "Применить", а затем "Закрыть".
  4. В Редакторе стилей выберите элемент "Метка элемента".
  5. Нажмите "Добавить метку".
  6. Для текстового содержимого выберите ST_NAME. Нажмите кнопку "Применить", а затем "Закрыть".
  7. Закройте Редактор стилей.

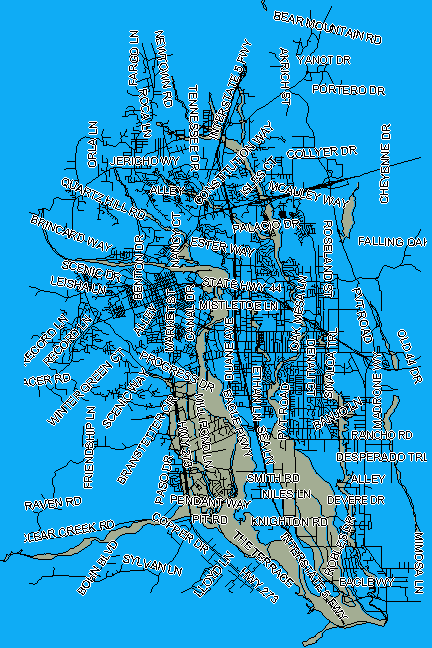

Дороги отображаются вместе с названиями улиц поверх слоя наложения.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Добавление оперативных штабов.
