Упражнение 2. Использование наложения для сравнения двух слоев

Сравните два слоя, добавленные в предыдущем упражнении. Наложение показывает, какие части бизнес-зоны попадают в зону затопления.

Прим.:

В этом упражнении используется карта AnalyzeMapOverlay.dwg, созданная в разделе Упражнение 1. Добавление слоев для сравнения.

Использование наложения для сравнения двух слоев

1. Выберите вкладку "Анализ" панель "Элемент" "Наложение элементов" .
2. В окне "Тип источников и наложения" диалогового окна "Анализ наложения" выберите следующие действия.
   • В поле «Источник» выберите «E_zone (Полигоны)».
   • В поле «Наложение» выберите «floodzone (Полигоны)».
   • В поле "Тип" выберите "Пересечение".
   • Нажмите "Далее".
3. В окне "Задание вывода и параметры" диалогового окна "Анализ наложения" выберите следующие действия.
   • Введите папку для файла SDF слоя наложения.
   • Введите имя слоя. Это имя появится на вкладке "Диспетчер отображения".
   • В поле "Допуск расщепления" выберите "Не удалять расщепления".

     Расщепления — это мелкие полигоны, возникающие в результате наложения. Если требуется удалить расщепления, нажмите кнопку «Предложить», чтобы увидеть подходящую настройку для удаления расщепления.

   • Оставьте другие настройки без изменения и нажмите кнопку "Готово".

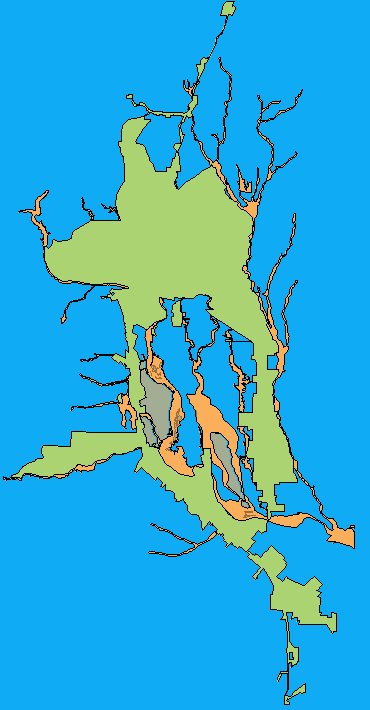

     Теперь на карте отображаются два исходных слоя и новый слой, на котором представлено наложение.

4. Выберите вкладку "Диспетчер отображения" на панели задач.

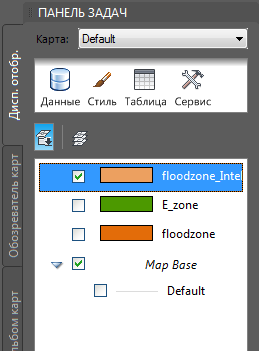

5. Снимите флажки для исходных слоев зоны затопления и предприятий, чтобы на карте остался только слой наложения.


   Скройте все слои, кроме наложения.

6. Сохраните карту.

Для продолжения работы с этим учебным пособием перейдите в раздел Упражнение 3: Добавление слоя дорог и определение его стиля.
