Для опытных пользователей AutoCAD интерфейс командной строки является кратчайшим путем к созданию объектов и указанию свойств. В AutoCAD Map 3D рядом с курсором отображается командный интерфейс. Этот интерфейс называется динамическим вводом. Более раннее окно командной строки скрыто по умолчанию, но его можно открыть в любой момент.
С помощью динамического ввода можно
- Запускать команды путем их непосредственного ввода в области чертежа.
- Отвечайте на командные запросы во всплывающей подсказке или в меню всплывающих подсказок около курсора, а не в командной строке.
- Просматривать в подсказке значения координат положения перекрестий.
- Введите значения координат при запросе на их ввод в окне подсказки, а не в командной строке.
- Просматривать значения расстояния и угла при запросе второй точки.

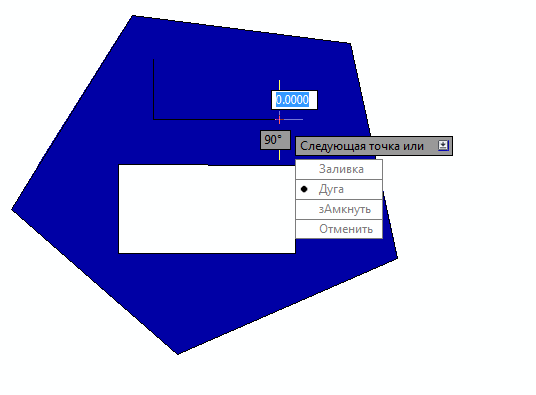

Пример динамического ввода
При скрытой командной строке становятся невидимыми подробные сведения о некоторых командах. Для доступа к этой информации выведите командную строку, нажав на клавиатуре клавиши CTRL+9.
Помните следующие правила.
- Для некоторых команд необходимо задать векторы с помощью курсора. По окончании нажмите клавишу Esc.
- Для некоторых команд необходимо выбрать объект. Выберите объект и нажмите клавишу Enter.
- Для некоторых команд имеются несколько полей ввода. Для перемещения используйте клавишу Tab.
- Когда в запросе появится значок
, можно нажать стрелку вниз на клавиатуре, чтобы просмотреть список параметров для данной команды. Нажимайте стрелку вниз для перемещения между параметрами, затем нажмите Enter, чтобы выбрать один из них.
Использование динамического ввода
- Наведите курсор на пустое пространство на карте.
- Введите круг и нажмите клавишу Enter.
- Выполните необходимые действия при появлении запроса нарисовать круг.
- Чтобы указать центральную точку круга, щелкните в любом месте карты.
- Введите радиус круга, равный 500, и нажмите клавишу Enter.
Включение или выключение динамического ввода
- В строке состояния выберите
или нажмите клавишу F12.
Временное отключение динамического ввода
- Удерживайте клавишу F12 во время работы.
Управление параметрами динамического ввода
- Щелкните правой кнопкой мыши или выберите Параметры. Прим.:
По умолчанию для динамического ввода заданы относительные (абсолютные) координаты. Например, если ввести 10,10 и затем 20,20, будет создан отрезок от 10,10 до 30,30. Если часто возникает необходимость вводить абсолютные координаты, эту настройку можно изменить.
Скрытие и отображение окна командной строки
- На клавиатуре нажмите кнопку CTRL+9.
Чтобы отобразить текстовое окно AutoCAD со всеми последними введенными данными в командной строке, нажмите клавишу F2. Чтобы скрыть эту информацию, снова нажмите клавишу F2.
Чтобы продолжить ознакомление с AutoCAD Map 3D, перейдите к разделу Контекстные меню.
