Упражнение 3. Запрос объектов

Для создания запросов в объектах трех подключенных чертежей с целью их добавления на карту используйте функцию построения запроса.

Прим.: В этом упражнении используется карта, созданная в разделе Упражнение 1. Создание новой карты.

Запрос объектов

  1. На вкладке "Обозреватель карт" панели задач дважды щелкните "Текущий запрос".
  2. В диалоговом окне "Формирование запроса на извлечение подключенных чертежей" в группе "Тип запроса" выполните следующие действия.
    • Выберите "Положение".
    • В поле "Тип контура" выберите "Все".
    • Нажмите ОК.
    • В поле "Режим запроса" выберите "Для редактирования".

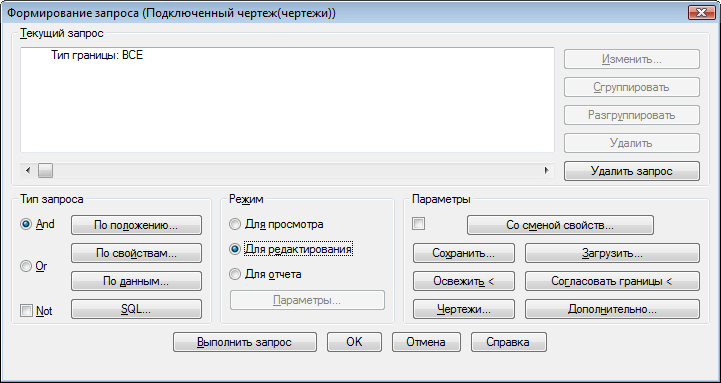

      Запрос объектов из подключенных чертежей

    • Нажмите кнопку Выполнить запрос.
  3. Выберите последовательно вкладку "Вид"панель "Переход"раскрывающийся список "Зумировать""Границы". найти Карта центруется по данным.
  4. Присвойте файлу имя и сохраните карту.
    • Нажмите кнопку Сохранить.
    • Перейдите к папке, в которой сохранены учебные данные.
    • Присвойте файлу карты имя ObjectClass.dwg.
    • Нажмите кнопку Сохранить.

Этап работы

Создана карта, в которой используется указанный файл определения класса объектов . В новую карту добавлены объекты с помощью запроса.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 5. Создание и редактирование объектов с помощью классов объектов.
