Упражнение 1. Создание карты

Сначала создайте карту и подключите файл MyDefinition.xml (файл определения класса объектов) и исходные чертежи.

Прим.: В этом упражнении используется файл определения класса объектов MyDefinition.xml, созданный в разделе Упражнение 1. Создание файла описания класса объектов, и исходные чертежи, рассматриваемые в разделе Урок 3. Классификация объектов.

Создание карты, содержащей описанные классы объектов

  1. Создайте карту в AutoCAD Map 3D. Выберите СоздатьЧертеж. Выберите шаблон map2d.dwt и нажмите кнопку "Открыть".

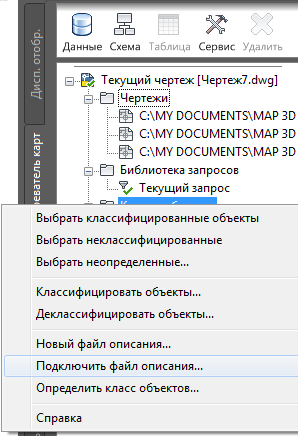

  2. Подключите файл описаний объектов, щелкнув правой кнопкой "Классы объектов" на вкладке "Обозреватель карт" панели задач и выберите "Подключить файл описания".

    Подключите файл описаний MyDefinition.xml.

  3. Выберите созданный файл описаний MyDefinition.xml и нажмите кнопку "Открыть".

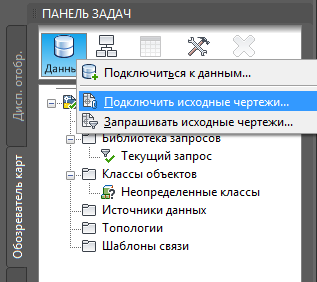

  4. Выберите на вкладке Обозреватель карт на панели задач меню ДанныеПодключить исходные чертежи.

    Подключите чертежи, содержащие классифицированные объекты.

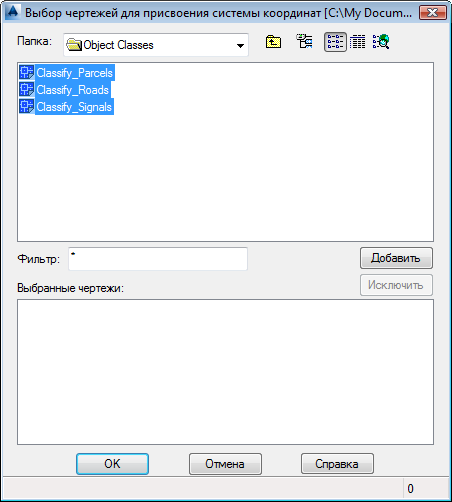

  5. Перейдите к папке, в которой сохранены учебные данные. Удерживая нажатой клавишу Shift, щелкните по следующим чертежам, а затем нажмите кнопку "Добавить":
    • Classify_Signals.dwg
    • Classify_Roads.dwg
    • Classify_Parcels.dwg

    Выберите все три файла чертежа.

  6. Нажмите ОК.
    Прим.:

    При выполнении остальных действий упражнения может появляться предупреждение. В нем сообщается о том, что связь между запрашиваемыми объектами в текущем и подключенном чертежах может нарушиться, если будет закрыт текущий файл чертежа. Это сообщение напоминает о необходимости сохранить все изменения, выполненные в исходном файле чертежа. Это предупреждение можно игнорировать.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Назначение системы координат.
