Упражнение 3. Наложение слоя на слой поверхности

На карту, содержащую 3D-поверхность, можно добавить векторный слой. При отображении карты в 3D AutoCAD Map 3D автоматически накладывает векторное изображение на 3D-поверхность.

Прим.:

В этом упражнении используется карта AnalyzeMap1.dwg, которая была создана и изменена в предыдущих упражнениях.

Добавление дорог на карту

  1. Выберите последовательно вкладку "Главная"панель "Данные""Подключить".
  2. В окне "Подключение данных" в списке "Подключения данных по поставщикам" выберите "Добавить подключение SHP".
  3. Щелкните рядом с полем Исходный файл и найдите папку, в которую были скопировали файлы образцов.
  4. В диалоговом окне Открыть выберите ROADS.SHP и нажмите Открыть.
  5. В диалоговом окне "Подключение данных" нажмите кнопку "Подключить".
  6. В окне "Подключение данных" нажмите кнопку "Добавить на карту".
  7. Закройте окно Подключение данных.

Определение стиля дорог на карте.

  1. На вкладке "Диспетчер отображения" выберите слой дорог и нажмите "Стиль".
  2. В Редакторе стилей выберите элемент "Стиль".

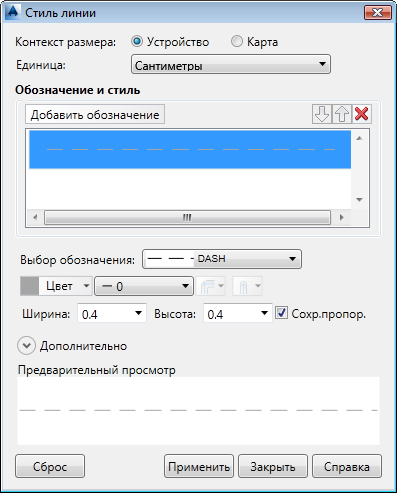

  3. В диалоговом окне "Стиль линии" измените цвет на темно-серый.
  4. В области "Выбор символа" укажите образец штриховки для линий.

    Выберите для дорог темно-серую палитру со штриховкой.

  5. Нажмите кнопку "Применить", а затем "Закрыть".
  6. Закройте Редактор стилей.

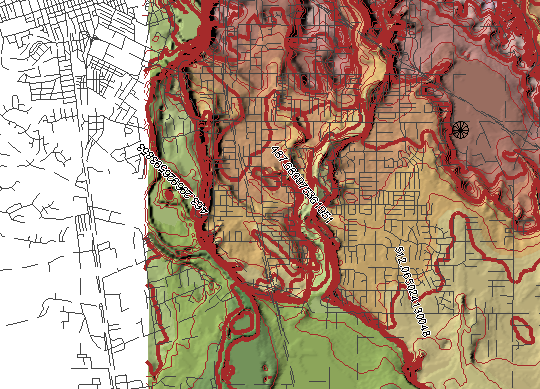

Теперь карта содержит поверхность с определенным стилем и слоями дорог.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Наложение слоя земельных участков на слой поверхности.
