Можно просмотреть имя файла, размер, разрешение, глубину и тип вставленного изображения. Также можно просмотреть дату создания, изменения изображения и слой, в котором оно находится.
В этом упражнении необходимо просмотреть сведения о растровом изображении двумя способами. При использовании второго способа отображается дополнительная информация, такая как ширина и высота изображения.
Учебный видеоролик
|
При наличии подключения к сети Интернет воспроизведите видеоролик, чтобы подробнее узнать о просмотре информации растра. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
В этом упражнении используется карта CITY.dwg, которая использовалась в разделе Упражнение 1. Вставка растрового изображения.
Просмотр информации о растровом изображении
- Если файл CITY.dwg уже закрыт, откройте его еще раз.
- В области чертежа наведите курсор на изображение и, удерживая нажатой клавишу Shift, щелкните по изображению.
-
Выберите последовательно
. найти

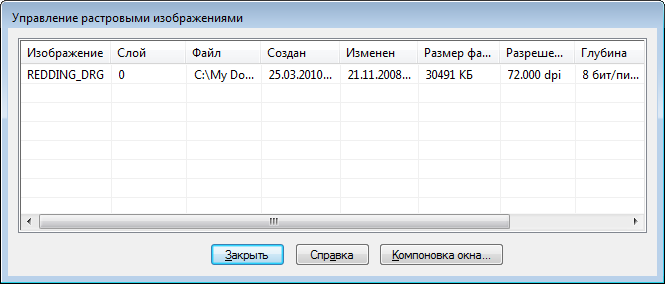

- В диалоговом окне "Управление изображениями" просмотрите информацию о растровом изображении REDDING_DRG.
В диалоговом окне "Управление изображениями" показана информация о выбранном изображении.
- По завершении нажмите кнопку "Закрыть".
- Выберите изображение еще раз.
Наведите курсор на изображение и, удерживая нажатой клавишу Shift, щелкните по изображению.
- Щелкните выбранное изображение правой кнопкой мыши и выберите команду ИзображениеИнформация.

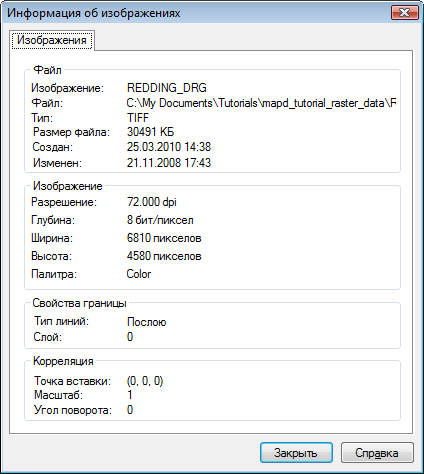

- В диалоговом окне "Информация об изображениях" просмотрите сведения о растровом изображении REDDING_DRG.
В диалоговом окне "Информация об изображениях" можно найти дополнительные сведения.
- По завершении нажмите кнопку "Закрыть".
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Изменение порядка отображения.
