Упражнение 1. Вставка растрового изображения

Аэроснимки и спутниковые снимки часто содержат информацию о положении и масштабе. Эти данные позволяют выполнять географическую привязку изображений. AutoCAD не может использовать такую географическую информацию и, следовательно, правильно размещать изображения, а в приложении AutoCAD Map 3D такая возможность есть.

В этом упражнении цифровое растровое изображение (digital raster graphic, DRG) города Реддинга, штат Калифорния, вставляется в чертеж этого города. Информация в связанном файле TIFF world (TWF) позволяет правильно разместить и отмасштабировать изображение.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о вставке растровых изображений. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Растровые изображения обеспечивают контекст для объектов чертежа, таких как дороги.

Вставка растрового изображения

1. Ознакомьтесь с разделом Урок 1. Подготовка к работе с учебными пособиями.
2. Откройте файл образца CITY.dwg.
3. Выберите последовательно вкладку "Главная"панель "Данные""Вставить изображение". найти
4. В диалоговом окне "Вставка изображения" выполните следующие действия.
   • Перейдите к папке, в которой сохранены файлы образцов учебного пособия.
   • В поле "Тип файла" выберите"Tagged Image File Format (*.tif,*.tiff)".
   • В списке изображений выберите REDDING_DRG.tif.
   • Нажмите кнопку "Информация", чтобы узнать размер файла, дату создания и другие сведения, а также открыть предварительный просмотр.

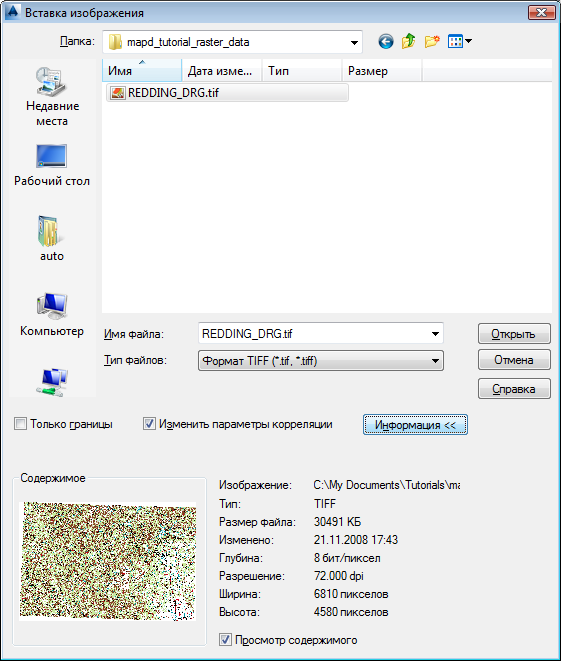

     При нажатии кнопки "Изображение" отображается окно предварительного просмотра и статистика по изображению.

   • Выберите Изменить параметры совмещения.
   • Нажмите кнопку Открыть.
5. В диалоговом окне "Совмещение изображения" выполните следующие действия.
   • Перейдите на вкладку "Источник", если она не открыта.

     Источником корреляции является файл World. Сам файл называется REDDING_DRG.tfw. Он сохранен в папке, в которую скопированы файлы образцов учебного пособия.

     Данные в файле World определяют значения точки вставкиX и Y в области Параметры вставки. Эти значения устанавливают географическую привязку изображения, обеспечивая его правильное размещение на чертеже.

     Прим.:

     При необходимости параметры вставки можно откорректировать вручную.

   • Нажмите ОК.

     Изображение правильно располагается на чертеже.

6. Сохраните файл.
   • Выберите Сохранить какЧертеж AutoCAD.
   • В диалоговом окне "Сохранение файла" перейдите к папке, созданной для учебных карт.
   • Нажмите кнопку Сохранить.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Просмотр информации об изображениях.
