Упражнение 1. Подключение к папке новых файлов SHP

Создайте новую папку для файлов SHP. Для преобразования и копирования данных в формат SHP необходимо подключиться к этой папке. Используйте окно "Подключение данных", чтобы подключиться к хранилищам данных, даже если никакие данные не добавляются на карту из хранилища данных.

Прим.:

В данном упражнении используется карта, созданная с помощью шаблона map2d.dwt и измененная в разделе Урок 2. Использование полученных файлов SDF.

Создание папки и подключение к ней

  1. С помощью Проводника Windows перейдите в папку, в которую скопированы файлы примеров для учебных пособий.
  2. Создайте папку для файлов SHP.
  3. В программе AutoCAD Map 3D на панели задач выберите вкладку "Диспетчер отображения".
  4. Выберите ДанныеПодключиться к данным.
  5. В левой части диалогового окна Подключение данных выберите Добавить соединения SHP

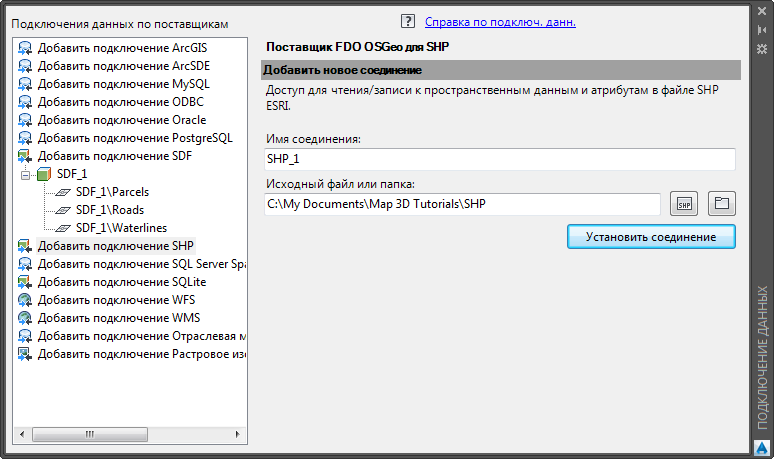

  6. В правой части диалогового окна Подключение данных щелкните значок папки (не значок файла). Выберите созданную папку и нажмите кнопку "ОК".

    Щелкните значок папки рядом с элементом "Исходный файл или папка".

    Нажмите кнопку Подключить и закройте окно Подключение данных, не добавляя данные на карту.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Перенос слоя SDF в формат SHP с помощью функции "Групповое копирование".
