Упражнение 2. Выберите земельные участки внутри буферной зоны строительства

Используйте буферную зону в запросе, чтобы определить, какие земельные участки находятся в зоне строительства, представленной этой буферной зоной. Затем экспортируйте эти земельные участки в файл SDF для дальнейшего использования.

Прим.:

В этом упражнении используется карта AnalyzeMap1.dwg, которая была создана и изменена в предыдущих упражнениях.

Чтобы найти земельные участки в зоне строительства, выполните следующие действия.

  1. На вкладке "Диспетчер отображения" щелкните правой кнопкой слой земельных участков и выберите "Редактировать запрос".
  2. В диалоговом окне Создать запрос нажмите Показать до границ, чтобы увеличить масштаб окна чертежа до границ слоя участков.
  3. Нажмите в диалоговом окне Создание запроса кнопку Поиск на карте и выберите команду Касание любого элементаПолигон.
  4. В запросе Введите границу места нажмите Выбрать.

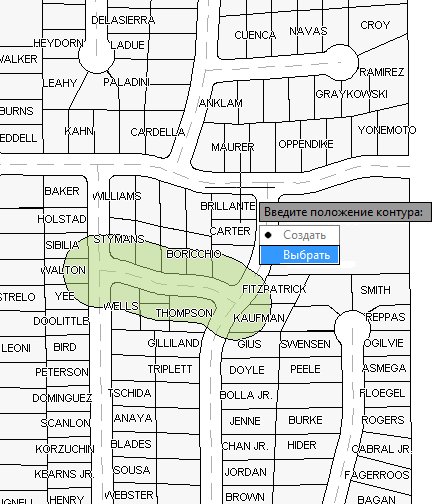

    Нажмите "Выбрать" в запросе. Щелкните буфер, чтобы выбрать его как условие местоположения.

  5. В запросе «Выбор объекта» щелкните полигон буфера.
  6. В диалоговом окне Сформировать запрос нажмите ОК.

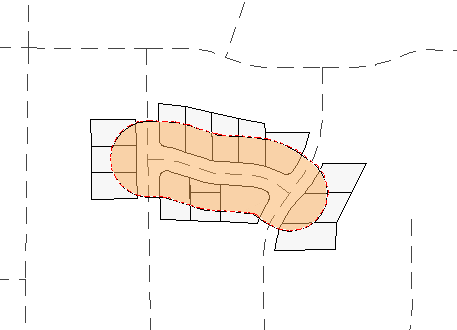

AutoCAD Map 3D отфильтрует земельные участки, которые удовлетворяют указанному запросу буферной зоны.

На карте отобразятся только те земельные участки, которые соответствуют условиям фильтра.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Экспорт земельных участков из зоны строительства в файл SDF.
