Упражнение 3. Добавление статической текстовой метки

Аннотация отображает значение ограничения скорости для каждой улицы, но не называет его как таковое. Измените шаблон аннотации, созданный в предыдущем упражнении. Добавьте метку «Ограничение скорости =» и разместите ее над существующим тегом аннотации.

Прим.:

В этом упражнении используется карта, отредактированная в разделе Упражнение 2. Присоединение аннотации к объектам чертежа.

Добавление статической текстовой метки

1. Выберите АннотацииАннотация к картеОпределить шаблон.

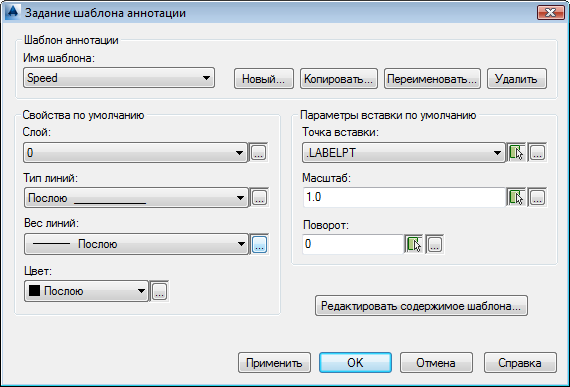

2. В диалоговом окне «Задание шаблона аннотации» выполните следующие действия.
   • В области «Шаблон аннотации» в списке «Имя шаблона» выберите «Скорость».
   • Нажмите кнопку «Редактировать содержимое шаблона».


     Нажмите кнопку «Редактировать содержимое шаблона» в правом нижнем углу окна.

3. В командной строке введите СТИЛЬ и нажмите клавишу Enter.


   В редакторе блоков без использования мыши введите style.

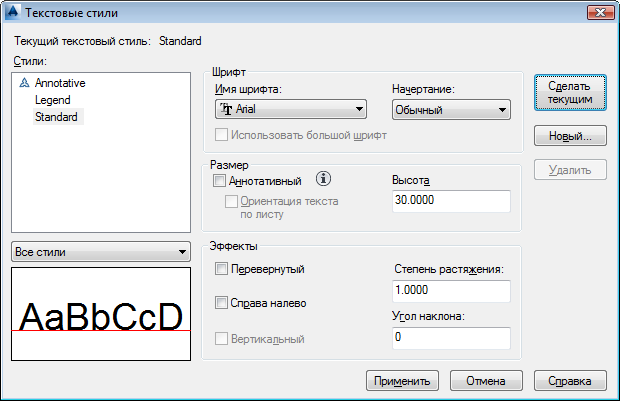

4. В диалоговом окне «Стиль текста» выполните следующие действия.
   • В области «Размер» в списке «Высота» введите 30.
   • Нажмите кнопку "Применить".


     Задайте для новой текстовой строки тот же размер, что и для первой.

   • Закройте диалоговое окно «Стиль текста».
5. Введите ДТЕКСТ и нажмите клавишу Enter.


   Щелкните в любом месте окна «Редактор блоков» и введите ДТЕКСТ.

6. В окне «Редактор блоков» щелкните над буквой «С» тега аннотации.
7. Нажмите клавишу Enter, чтобы принять поворот по умолчанию, равный 0.
8. В появившемся окне для ввода текста введите «Ограничение скорости =» и нажмите клавишу Enter.


   При необходимости можно корректировать текст с помощью клавиш Backspace и Delete.

9. Щелкните за пределами текстового поля. Затем нажмите клавишу ESC, чтобы закрыть команду.
10. Выберите Редактор блоковОткрыть/СохранитьСохранить блок.
11. Выберите Редактор блоковЗакрытьЗакрыть редактор блоков.

    Появится диалоговое окно «Задание шаблона аннотаций».

12. В диалоговом окне «Задание шаблона аннотаций» нажмите кнопку «ОК».
13. Сохраните и закройте чертеж.

Этап работы

На карте AnnotationTutorial.dwg над значением ограничения скорости отображается описательная текстовая метка.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Добавление меток к элементам.
