Слой земельных участков в чертеже AnnotationTutorial.dwg относится к классу геопространственных элементов. Сами данные хранятся в файле SDF с именем Parcels.sdf. Карта подключается к этому файлу и отображает геометрию и данные для земельных участков. Для земельных участков можно определить любой стиль на свое усмотрение. Эта операция не затрагивает хранилище данных. Стиль сохраняется в карте вместе с информацией для подключения к хранилищу данных.
В отличие от аннотаций для объектов чертежа, метки применяются сразу ко всем элементам класса. Элементы не нужно выбирать для пометки по отдельности.
В этом упражнении для добавления меток к земельным участкам используется редактор стилей.
На этом уроке используется карта, измененная в разделе Урок 1. Использование шаблонов аннотаций.
Использование стиля для пометки элементов
- Откройте карту, измененную и сохраненную в предыдущем уроке.
Она была сохранена под новым именем с помощью команды «Сохранить как».
- На панели задач выберите вкладку «Диспетчер отображения», если она еще не открыта.
На вкладке «Диспетчер отображения» показаны слои текущей карты.
- Выберите слой Parcels (Участки) и нажмите кнопку «Стиль».

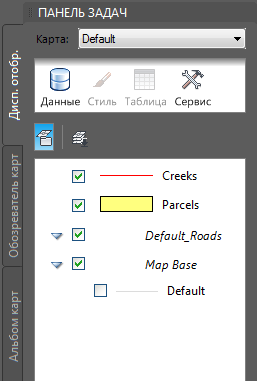

Выберите слой Parcels (Участки) и затем нажмите кнопку «Стиль».
- В редакторе стилей щелкните ячейку в столбце «Метка элемента» в нижней части окна.
- В диалоговом окне «Стиль метки» выполните следующие действия.
- Нажмите кнопку "Добавить метку".
- Для параметра "Цвет фона" выберите значение "Без цвета".
- В списке "Текстовое содержимое" выберите "Адрес".
- .

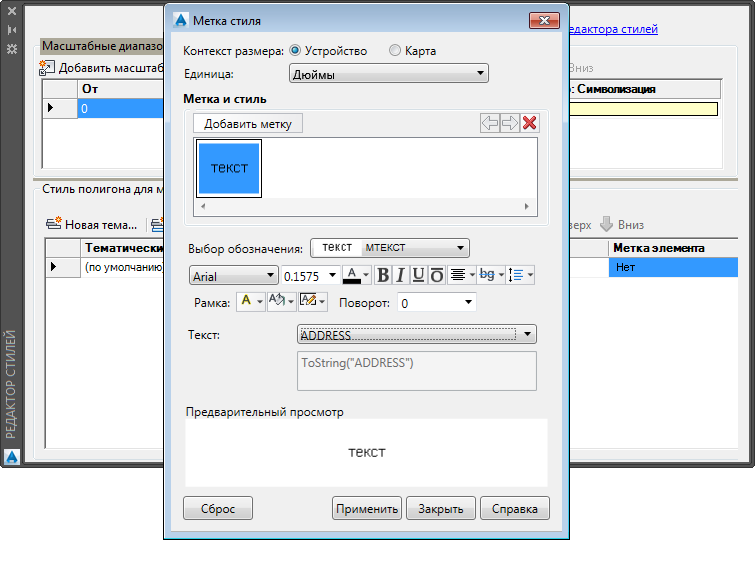

Щелкните ячейку в столбце «Метка элемента». Укажите свойство для отображения в метке и задайте параметры стиля.
- Нажмите кнопку "Применить", а затем "Закрыть".
- Закройте Редактор стилей.

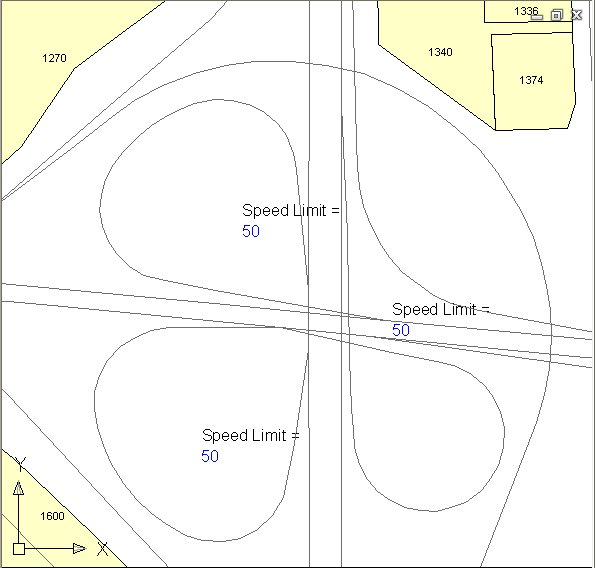

Метки отображают номера улиц земельных участков на карте.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Уточнение меток с помощью выражения.
