Упражнение 2. Уточнение меток с помощью выражения

Метки показывают номера улиц земельных участков, но не их названия. Можно воспользоваться выражением, чтобы объединить два свойства. В данном случае нужно объединить адрес (номер улицы) и название улицы. Используйте выражение \n, чтобы добавить разрыв строки и создать многострочную метку.

Прим.:

В этом упражнении используется карта, отредактированная в разделе Упражнение 1. Использование стиля для пометки элементов.

Уточнение меток с помощью выражения

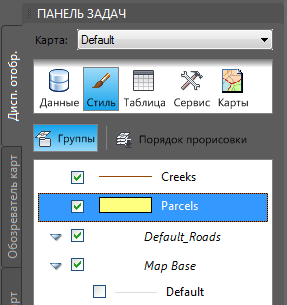

1. Выберите слой Parcels (Участки) и нажмите кнопку «Стиль».


   Выберите слой Parcels (Участки) и затем нажмите кнопку «Стиль».

2. В редакторе стилей щелкните ячейку в столбце «Метка элемента» в нижней части окна.

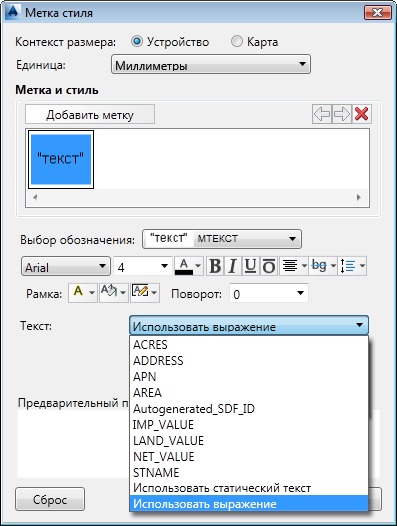

3. В диалоговом окне "Метка стиля" выберите в списке "Текстовое содержимое" значение "Использовать выражение".


   Для поиска варианта "Использовать выражение" выполните прокрутку вниз по списку "Текстовое содержимое".

4. В диалоговом окне "Создание/изменение выражений" удалите текущее выражение. Окно должно стать пустым.
5. Выберите "Текстовая функция" "CONCAT".

   Выполняется вставка выражения. Для выражения определены два свойства-заменителя.

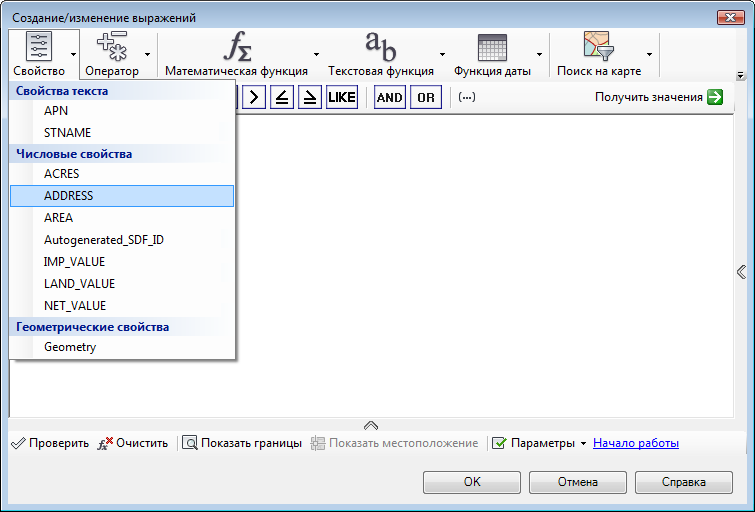

6. Для замены записи первого свойства выберите эту запись и нажмите "Свойство" в верхней части окна "Создание/изменение выражений". Выберите числовое свойство ADDRESS.


   Выбранное свойство заменяет заполнитель в выражении.

7. Установите курсор после запятой за свойством ADDRESS.
8. Для перехода к новой строке после номера адреса введите '\P',.

   Введите запись в точности так, как показано на рисунке: \P в одинарных кавычках, P прописная, запятая после закрывающей кавычки.

9. Щелкните запись "Свойство текста" и выберите "Ввести свойство".
10. Выберите свойство текста STNAME.
11. Удалите квадратные скобки и многоточие (три точки) в круглых скобках, а также последнюю запятую.
12. Нажмите «Проверить» (в нижней части окна), чтобы проверить правильность выражения.
13. Нажмите кнопку "ОК" в диалоговом окне "Создание/изменение выражений".
14. Нажмите "Применить" и "Закрыть" в диалоговом окне "Стиль метки", а затем закройте редактор стилей.
15. Увеличьте изображение области вокруг «листа клевера» в центре города.

Этап работы

Для улиц (объектов чертежа) отображается ограничение скорости, а для земельных участков (геопространственных элементов) полностью отображаются адреса.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Отображение текста вдоль кривой.
