Упражнение 5. Экспорт слоев чертежа в файл SDF — наложение свойств чертежа на свойства класса элементов

Вкладка Класс элементов позволяет производить наложение свойств чертежа AutoCAD на свойства классов элементов SDF. Если ранее использовались цвет, толщина линии или тип линии для отображения характеристик объекта в слое, можно наложить эти свойства на характеристики, которые они представляют. В этом чертеже цвет сопоставляется с размером водовода. Можно наложить каждый цвет водовода на отдельное свойство элемента.

Прим.:

В этом упражнении используется файл карты DWGMap.dwg, открытый и измененный в разделе Упражнение 1. Изучение исходных слоев чертежа.

Наложение свойств чертежа на свойства класса элементов

  1. На вкладке Класс элементов диалогового окна Экспорт нажмите Выбрать атрибуты.
  2. Нажмите кнопку , которая появится в ячейке.
  3. В диалоговом окне Наложение свойств класса элементов — водоводы нажмите Выбрать атрибуты.
  4. Разверните элемент Свойства в верхней части списка.
  5. Выберите COLOR (ЦВЕТ) и нажмите "ОК".
  6. В диалоговом окне "Наложение свойств класса элементов — водоводы" в ячейке"Свойства класса элементов" для параметра "ЦВЕТ" замените текущее значение ("Цвет") на "Размер".

    В экспортированном файле SDF объекты водоводов со свойством COLOR будут иметь свойство "Размер".

  7. Щелкните ячейку .COLOR, чтобы появилась кнопка .
  8. Нажмите кнопку в ячейке .COLOR.
  9. В диалоговом окне Тип данных нового свойства измените параметр Тип данных на Полоса и нажмитеОК.

    Новое свойство "Размер" имеет значение, выраженное текстовой строкой.

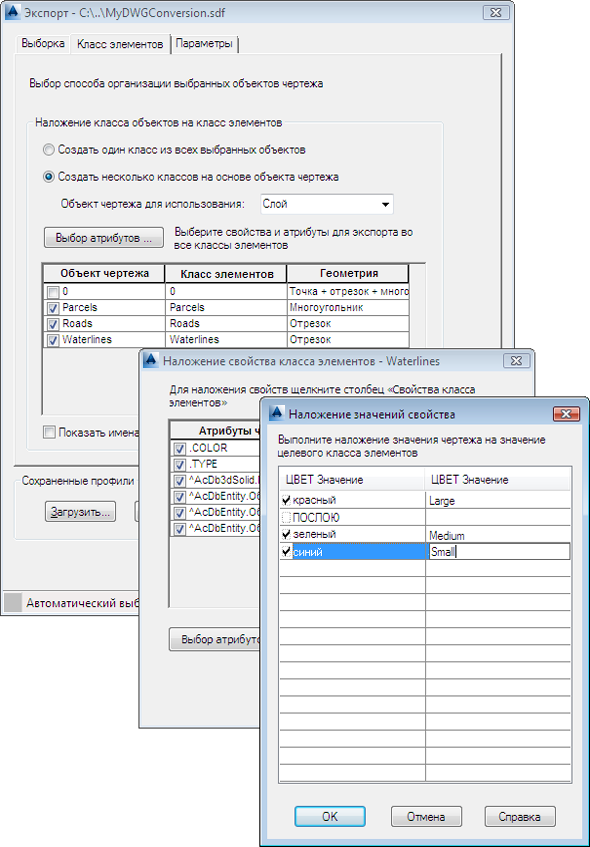

  10. В диалоговом окне "Наложение значений свойств" установите флажки для красного, зеленого и синего (в левой части диалогового окна).

    Укажите значение для каждого цвета. Введенная текстовая строка является значением для свойства «Размер» для каждого водовода. Красные линии становятся водоводами большого диаметра в файле SDF.

  11. Диаметр водопровода определяется как "Малый", "Средний" и "Большой". Используйте данную таблицу для руководства:
    Цвет Размер
    Красный Большой
    Зеленый Средний
    Синий Малый

    Сопоставьте значения свойства .COLOR со свойствами класса элемента.

  12. Дважды нажмите кнопкуОК для возврата к диалоговому окну Экспорт.
  13. Оставьте диалоговое окно "Экспорт" открытым для следующего упражнения.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 6. Экспорт слоев чертежа в SDF - определение параметров экспорта.
