Упражнение 1. Изучение исходных слоев чертежа

Будет создан файл SDF cо схемой, чьи классы элементов будут отражать структуру слоев файла чертежа. Изучите исходные слои чертежа, чтобы можно было проверить правильность структуры конечного файла.

Чтобы изучить слои чертежа, выполните следующие действия

  1. Если это еще не сделано, скопируйте файлы шаблонов для учебных пособий в папку на жестком диске. См. раздел Подготовка к работе с учебными пособиями.
  2. Запустите AutoCAD Map 3D.
  3. Выберите ОткрытьЧертеж. Откройте образец карты с именем DWGMap.dwg.

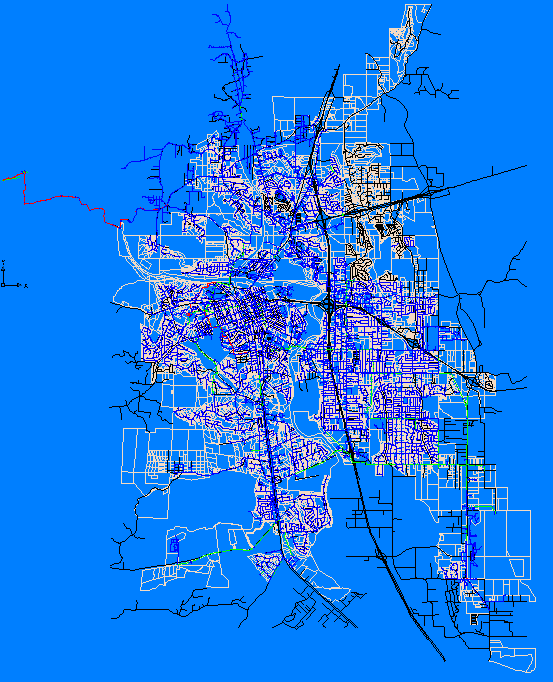

    Карта DWGMap.dwg имеет несколько слоев чертежей.

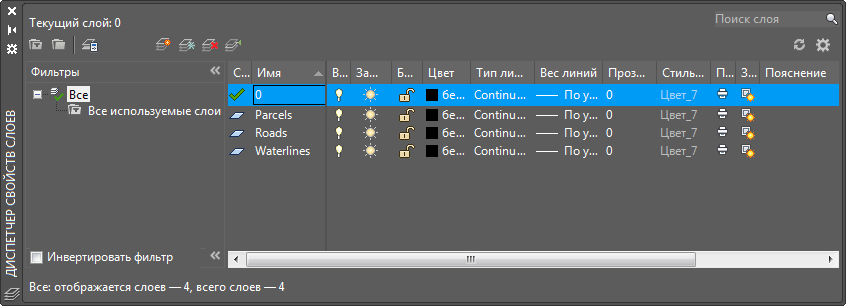

  4. Откройте вкладку "Главная" панель "Слои AutoCAD""Свойства слоя". Изучите информацию о слое чертежа.

    В списке перечислены слои чертежа и их свойства.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Изучение данных объекта.
